波长可调单色光源工作原理组成及应用介绍

一、波长可调单色光源的组成

1、光源模块

• 类型：氙灯、卤钨灯、氘灯、溴钨灯等。
• 作用：提供宽光谱的连续光输出，覆盖紫外（200nm）、可见光（400-700nm）、红外（2500nm）等波段。

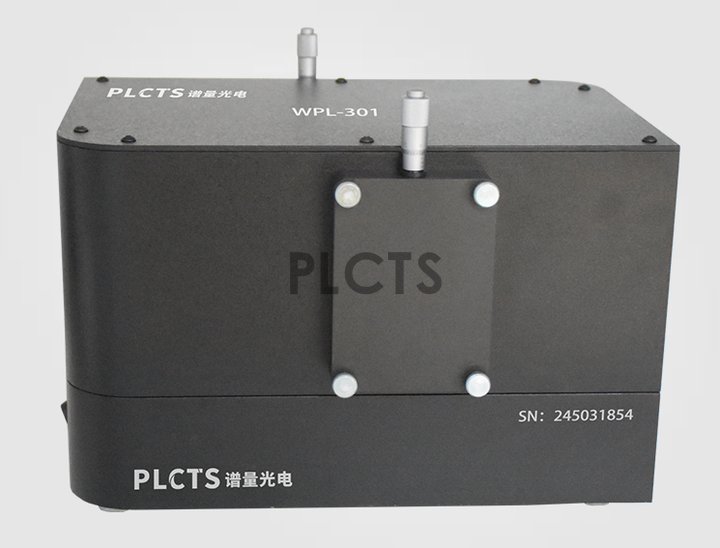

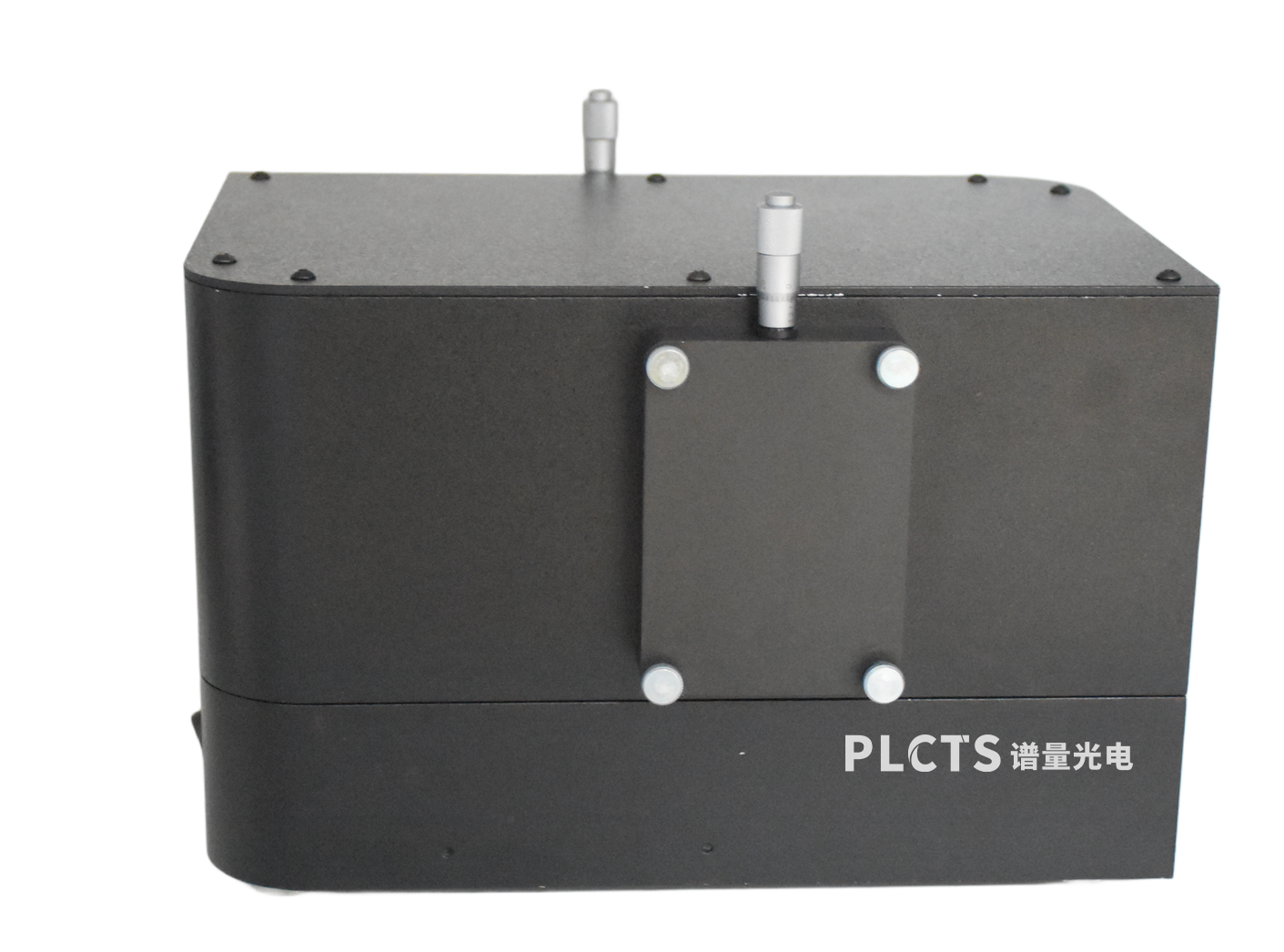

2、单色仪

• 类型：光栅单色仪。
• 作用：通过光栅分光，将复合光分解为连续光谱，并通过旋转光栅或移动狭缝筛选出特定波长的单色光。

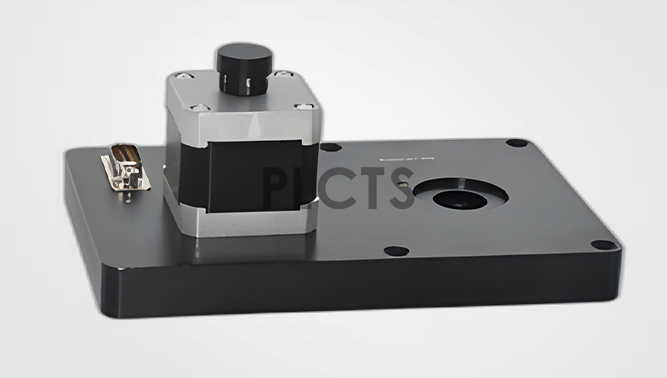

3、滤光片轮

• 作用：配合单色仪，进一步消除多级光谱干扰，提高单色光纯度。

4、输出系统

• 类型：光纤耦合输出、空间光输出、积分球均匀光输出。
• 作用：将单色光高效传输至实验装置，适配不同应用场景。

5、控制与驱动模块

• 类型：全自动软件控制、LabView驱动、ActiveX和DotNet模块。
• 作用：实现波长、带宽、光强等参数的精确调节与自动化运行。

二、工作原理

1、光源发射

1. 光谱分光

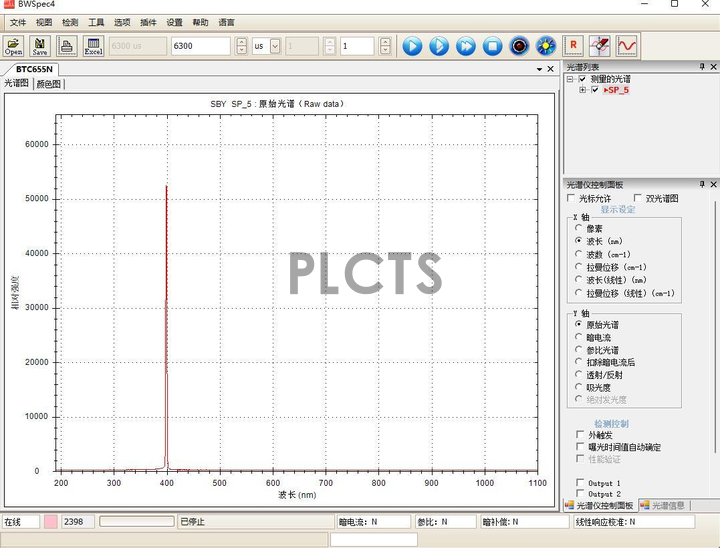

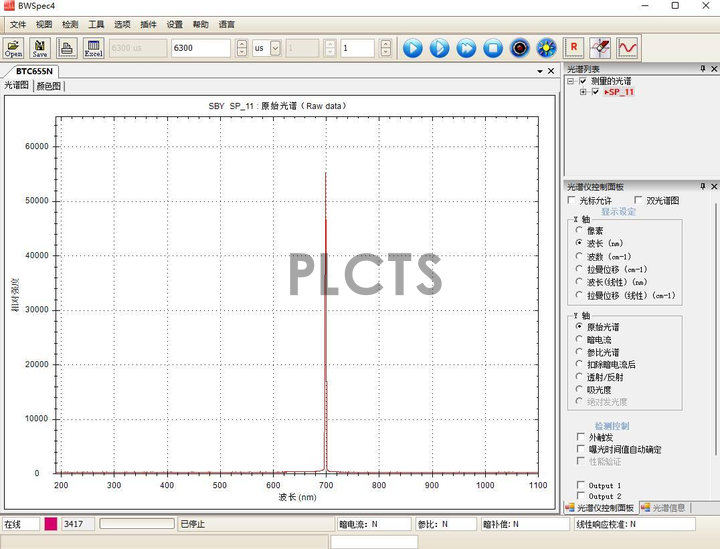

2. 波长选择

• 波长分辨率：可精确到1nm以内。
• 带宽调节：可设置0.1-30nm的带宽，控制输出光的纯度。

• 光栅旋转：改变光栅角度，使特定波长的光反射到出口。
• 狭缝移动：调整狭缝位置，仅允许目标波长通过。

3. 输出控制

• 空间光输出：直接输出单色光束。
• 光纤耦合输出：将单色光耦合到光纤中，便于传输。
• 积分球均匀光输出：通过积分球实现均匀光分布，适用于大面积照明。

三、应用领域

1、科研领域

1. 光谱分析：研究物质的吸收、发射光谱特性。
2. 光学性质研究：分析材料的光学常数、折射率等参数。
3. 光化学反应：激发特定波长的光引发化学反应，探究反应机理。

2、工业检测

1. 材料成分分析：利用特征波长检测材料成分，如半导体掺杂浓度分析。
2. 表面缺陷检测：通过特定波长的光照射，识别材料表面微小缺陷。
3. 薄膜厚度测量：基于干涉原理，通过波长调节实现纳米级厚度测量。

3、教学实验

1. 光学原理教学：直观展示光的波长、频率、能量等基本概念。
2. 物理现象演示：观察光的色散、干涉、衍射等现象，增强学生对光学原理的理解。

4、生物医学

1. 荧光成像：激发荧光染料，实现生物分子的高灵敏度检测。
2. 光动力疗法：通过特定波长的光激活光敏剂，治疗肿瘤等疾病。

5、光电子器件测试

1. 光谱响应测试：评估光电探测器、太阳能电池等器件的光谱响应特性。

2. 光电转换效率测试：测量器件在不同波长下的光电转换效率。

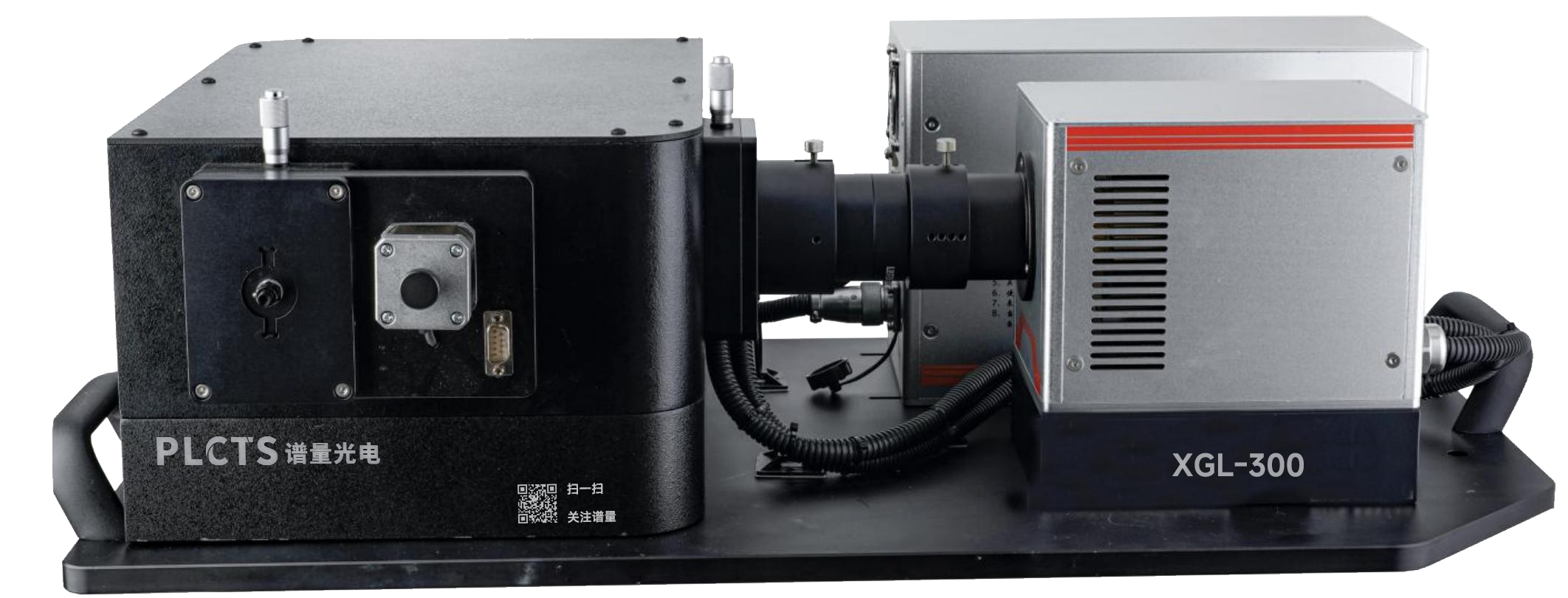

波长可调谐单色光源模块↑
