产品简介：

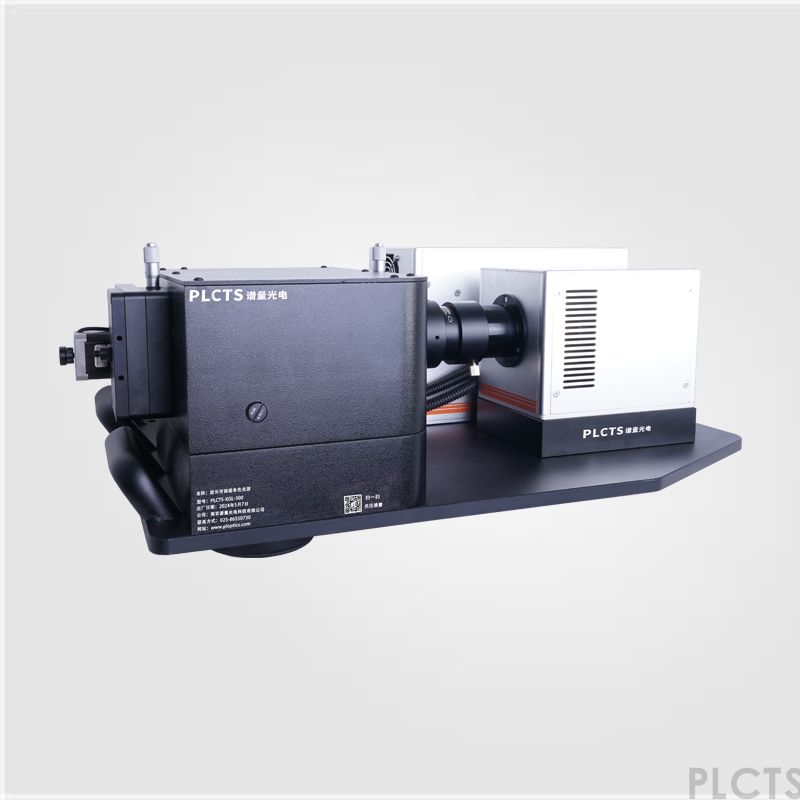

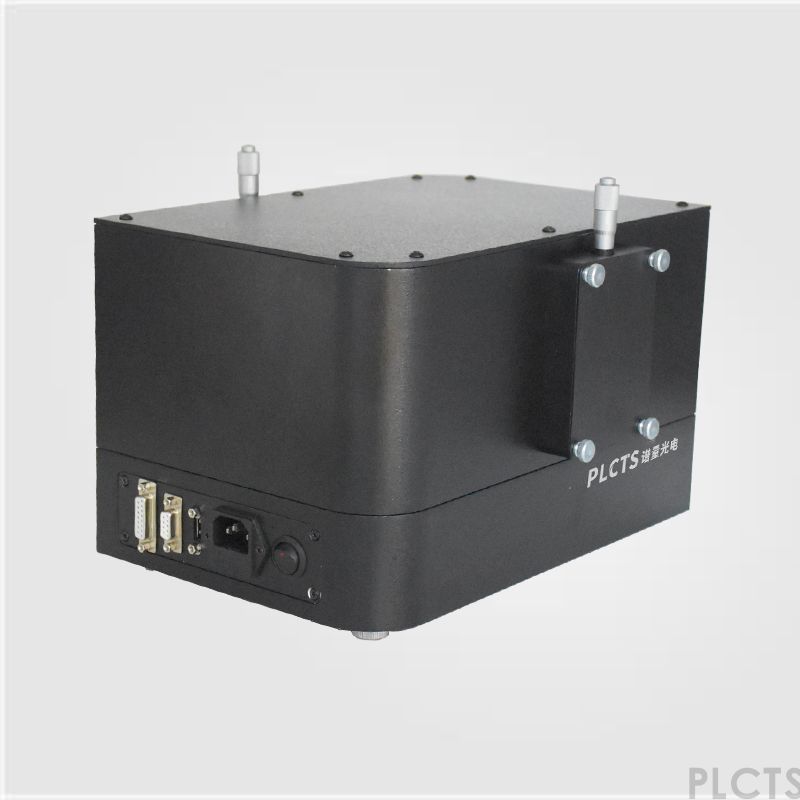

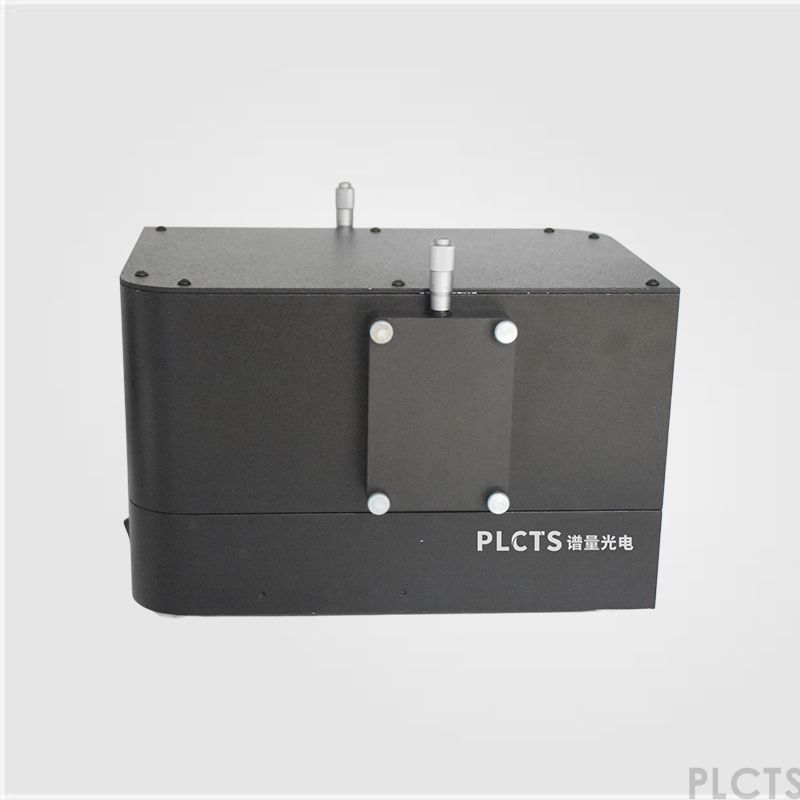

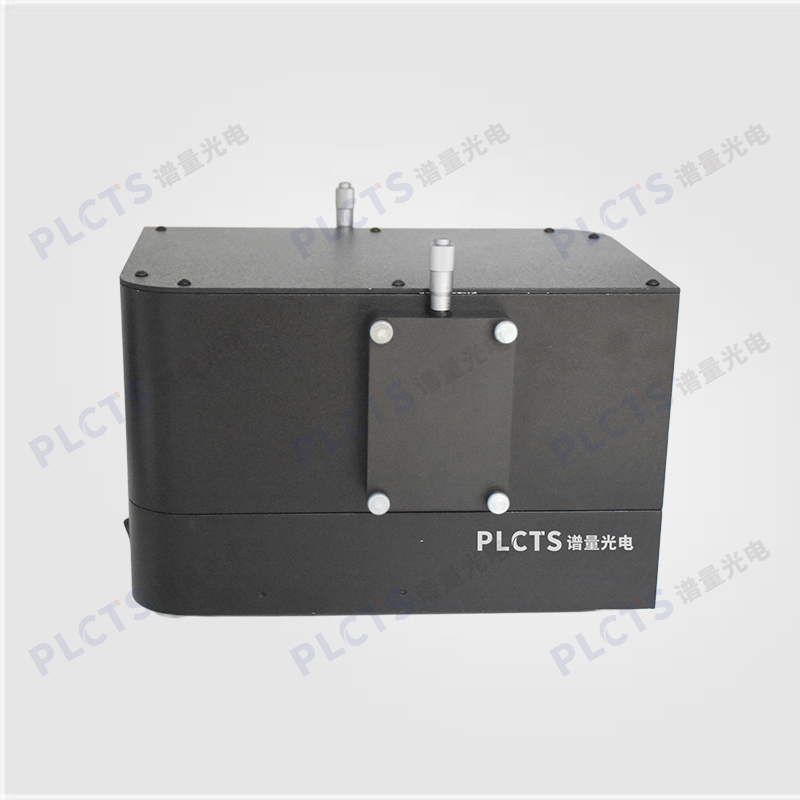

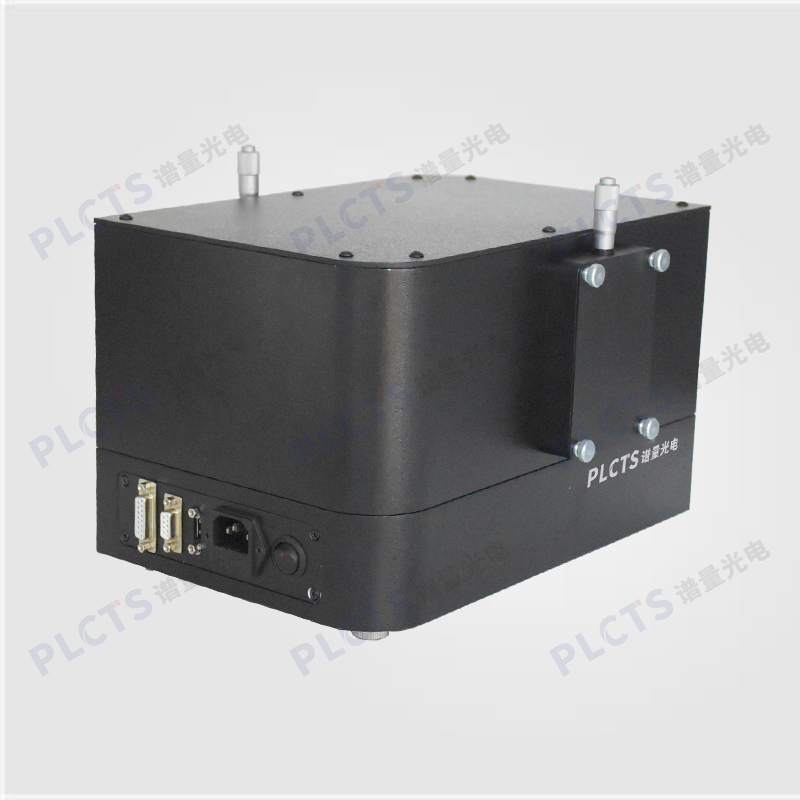

谱量光电（PLCTS）提供多款单色仪平台，核心采用非对称水平Czerny-Turner光路，消慧差设计，可改善谱线对称性和提高光学分辨率； 消二次色散设计，有效减少杂散光； 可根据具体需求灵活配置多块光栅 ； 单色仪通过上位机控制光栅转换、滤光片更换及波长扫描，实现全自动宽光谱测试；USB支持热插拔，即插即用的优点，且传输速率快； 入光口可与我公司各种光源配套使用，可选配标准光纤接口，实现光纤输入输出； 具有开箱即用、使用方便、性能优良等特点。
产品优势：
● USB接口支持热插拔，即插即用，传输速度快
● 入光口可与我公司各种光源配套使用
● 可选配标准光纤接口，实现光纤输入输出
● 开箱即用、使用方便、性能优良
一、150mm焦距单色仪：
产品选型：
| 型号 | 特点 |
|---|
| WPL-301 | 出、入口平行分布单色仪，可调狭缝 |
技术参数：
| 焦距 | 150mm | 杂散光 | 5x10⁻⁴ |
|---|
| F/# | F/4.5 | 最小步距 | 0.0045nm |
| 光栅尺寸 | 30mm*30mm*6mm | 光栅有效使用面积 | 30mm*30mm |
标配光栅参数
| PLG1200-300(1200g/mm,λp=300nm) |
| PLG600-1000(600g/mm,λp=1000nm) |
| 狭缝有效尺寸 | 刃口10μm自动保护，宽10μm-3mm可调，高5mm |
| 外形尺寸 | L298mm*W200mm*H185mm |
| 重量 | 10Kg |
二、300mm焦距单色仪：
产品选型：
| 型号 | 特点 |
|---|
| WPL-301 | 出、入口垂直分布单色仪，可调狭缝 |
| WPL-302 | 出、入口平行分布单色仪，可调狭缝 |
| WPL-303 | 双出囗单色仪，均安装狭缝，手动切换 |
| WPL-304 | 双出口单色仪，均安装狭缝，电动切换 |
技术参数：
| 焦距 | 300mm | 杂散光 | 5x10⁻⁴ |
|---|
| F/# | F/4.8 | 最小步距 | 0.00625nm@1200g/mm |
| 光栅尺寸 | 55mm*55mm*6mm | 光栅有效使用面积 | 55mm*55mm |
标配光栅参数
| PLG1200-300 (1200g/mm, λₚ=300nm) |
| PLG600-750 (600g/mm, λₚ=750nm) |
| PLG300-1250 (300g/mm, λₚ=1250nm) |
| 狭缝有效尺寸 | 刃口10um自动保护，宽10um-3mm可调，高14mm |
| 外形尺寸 | L390mm*W278mm*H204mm |
| 重量 | 16Kg |
三、500mm焦距单色仪：
产品选型：
| 型号 | 特点 |
|---|
| WPL-501 | 出、入口垂直分布单色仪，可调狭缝 |
| WPL-502 | 出、入口平行分布单色仪，可调狭缝 |
| WPL-503 | 双出囗单色仪，均安装狭缝，手动切换 |
| WPL-504 | 双出口单色仪，均安装狭缝，电动切换 |
技术参数：
| 焦距 | 500mm | 杂散光 | 5x10⁻⁴ |
|---|
| F/# | F/8 | 最小步距 | 0.0023nm |
| 光栅尺寸 | 55mm*55mm*6mm | 光栅有效使用面积 | 55mm*55mm |
标配光栅参数
| PLG1200-300 (1200g/mm, λₚ=300nm) |
| PLG600-750 (600g/mm, λₚ=750nm) |
| PLG300-1250 (300g/mm, λₚ=1250nm) |
| 狭缝有效尺寸 | 刃口10um自动保护，宽10um-3mm可调，高14mm |
| 外形尺寸 | L560mm*W320mm*H204mm |
| 重量 | 22Kg |
四、750mm焦距单色仪：
产品选型：
| 型号 | 特点 |
|---|
| WPL-701 | 出、入口垂直分布单色仪，可调狭缝 |
| WPL-702 | 出、入口平行分布单色仪，可调狭缝 |
| WPL-703 | 双出囗单色仪，均安装狭缝，手动切换 |
| WPL-704 | 双出口单色仪，均安装狭缝，电动切换 |
技术参数：
| 焦距 | 500mm | 杂散光 | 5x10⁻⁴ |
|---|
| F/# | F/8 | 最小步距 | 0.0023nm |
| 光栅尺寸 | 68mm*68mm*6mm | 光栅有效使用面积 | 68mm*68mm |
标配光栅参数
| PLG1200-300 (1200g/mm, λₚ=300nm) |
| PLG600-750 (600g/mm, λₚ=750nm) |
| PLG300-1250 (300g/mm, λₚ=1250nm) |
| 狭缝有效尺寸 | 刃口10um自动保护，宽10um-3mm可调，高14mm |
| 外形尺寸 | L800mm*W450mm*H204mm |
| 重量 | 32Kg |
光谱仪光栅与技术指标对照表：
| 光栅型号 | 倒线色散
(nm/mm) | 准确度
(nm) | 重现性
(nm) | 分辨率
(nm) | 理论光谱范围
(nm) | 机械光谱范围
(nm) |
|---|
| PLG2400-250 | 1.3 | 0.1 | 0.05 | 0.05 | 185-500 | 0-550 |
| PLG1800-250 | 1.7 | 0.15
| 0.08
| 0.08
| 185-500 | 0-730 |
| PLG1800-500 | 330-730 |
|
| PLG1200-250 | 2.7
| 0.2 | 0.1 | 0.1 | 200-600 | 0-1100 |
| PLG1200-300 | 330-1000 |
|
| PLG1200-500 | 330-1000 |
|
| PLG600-500 | 5.4 | 0.4 | 0.2 | 0.2 | 330-1000 |
|
| PLG600-750 | 500-1500 | 0-2200 |
| PLG600-1000 | 660-2000 |
|
| PLG600-1250 | 830-2200 |
|
| PLG300-500 | 10.8 | 0.8 | 0.4 | 0.4 | 330-1000 |
|
| PLG300-1250 | 830-2500 | 0-4400 |
| PLG300-1800 | 1200-3600 |
|
| PLG300-3000 | 2000-4400 |
|
| PLG150-4000 | 21.6 | 1.6 | 0.8 | 0.8 | 2600-8000 | 0-8800 |
| PLG 66 -8000 | 48.6 | 3.7 | 1.8 | 1.8 | 2500-25000 | 0-20000 |
| PLG50-12000 | 65 | 5 | 2.5 | 2.5 | 8000-24000 | 0-26400 |
谱量光电提供多种不同焦距单色仪，满足不同科研环境需求，具体指标可详询。
