激光功率计主要用于测量激光功率和稳定性。谱量光电为客户提供的激光功率计主要分为热电式和光电式，且具有测试精准，使用简单的特点，可满足客户对激光功率测量和分析的实际需求，目前在教学、科研、工业、医疗等多领域均有应用。

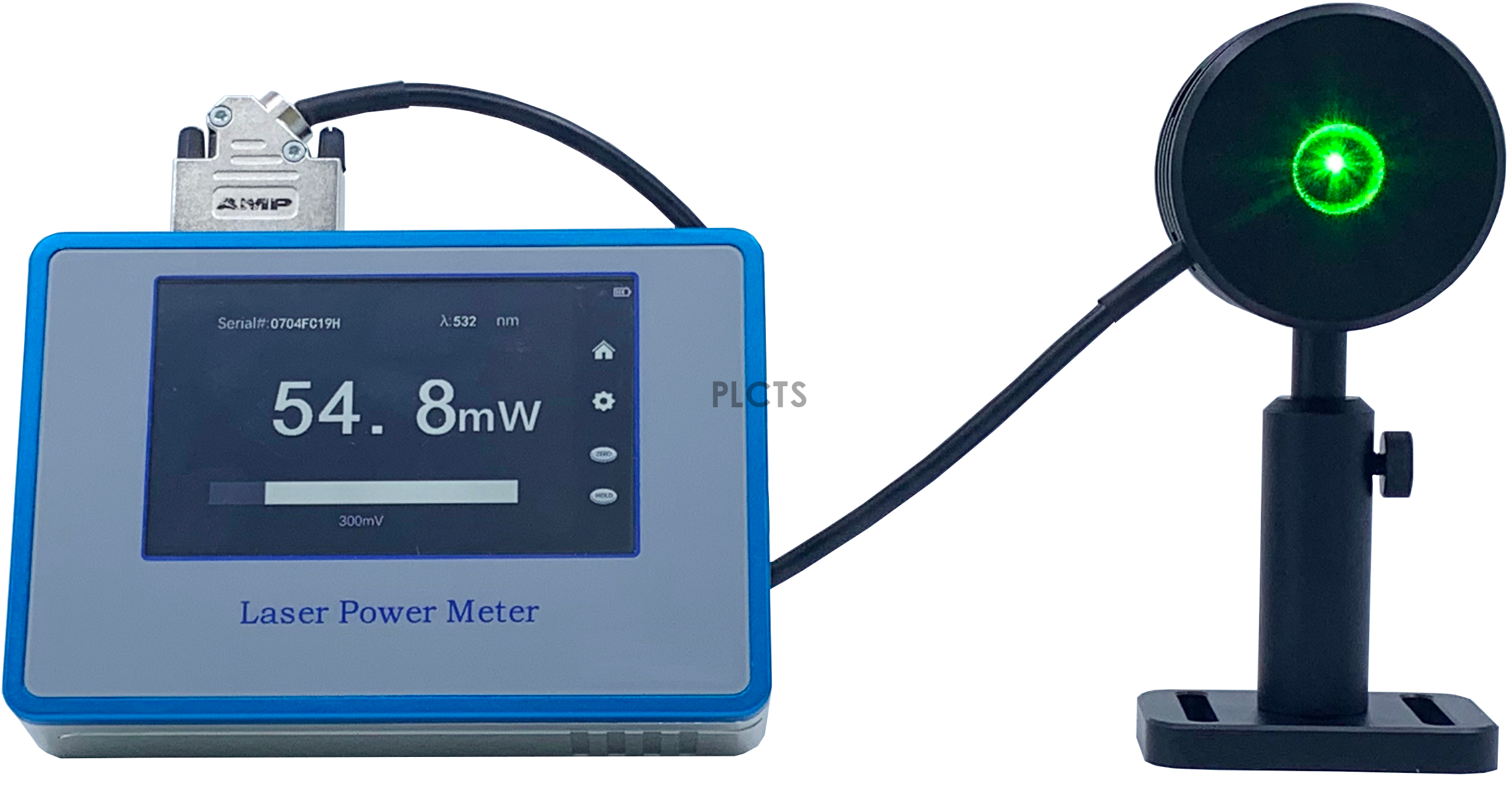

热电式功率计
热电式功率计原理：基于热电效应，通过吸收激光能量，产生热量，并传递到热电堆的两个端面。热电堆中存在温差，导致热电势（电压）产生，仪器通过测量这一电压值计算出对应的激光功率。吸收涂层能有效吸收宽波长范围的激光，保证测量精度。
热电式产品特点：
热电式产品选型表：
| 型号 | HTP1-PH（高精度） | HTP5-PH（高精度） |
|---|
| 光谱范围 | 0.19-20µm | 0.19-20µm |
| 功率测量范围 | 100µW-1W | 100µW-5W |
| 有效探测面积直径 | 9mm | 9mm |
| 探头涂层 | 宽带涂层 | 宽带涂层 |
| 探头材料 | 热电堆 (Thermopile) | 热电堆 (Thermopile) |
| 最大平均功率密度 | 1.5 kW/cm² | 1.5 kW/cm² |
| 最大能量密度 | 0.3J/cm² (1 ns 脉冲) | 0.3J/cm² (1 ns 脉冲) |
| 测量不确定度 | ±2% | ±2% |
| 响应时间 (0-90%) | <1 秒 | <1 秒 |
| 线性度 | ±0.2% | ±0.2% |
| 分辨率 | 10μW | 10μW |
| 灵敏度 | 100μW | 100μW |
| 精度 | < ±2% | < ±2% |
| 冷却方式 | 空气冷却 | 空气冷却 |
| 工作温度 | 5°C - 45°C | 5°C - 45°C |
| 型号 | WTP2-PH
（宽波段） | WTP5-PH
（宽波段） | WTP15-PH
（宽波段） | WTP35-PH
（宽波段） |
|---|
| 光谱范围 | 0.19-25µm | 0.19-25µm | 0.19-25µm
| 0.19-25µm |
| 功率测量范围 | 2mW-2W | 2mW-5W | 2mW-15W | 10mW-35W |
| 有效探测面积直径 | 22mm | 22mm | 22mm | 22mm |
| 探头涂层 | 宽带涂层 | 宽带涂层 | 宽带涂层 | 宽带涂层 |
| 探头材料 | 热电堆 (Thermopile) | 热电堆 (Thermopile) | 热电堆 (Thermopile) | 热电堆 (Thermopile) |
| 最大平均功率密度 | 15 kW/cm² | 15 kW/cm² | 15 kW/cm² | 40 kW/cm²
|
| 最大能量密度 | 0.15J/cm2,1064nm,1ns | 0.15J/cm2,1064nm,1ns | 0.15J/cm2,1064nm,1ns | 0.15J/cm2,1064nm,1ns |
| 灵敏度 | 2mW | 2mW | 2mW | 10mW |
| 测量不确定度 | ±2% | ±2% | ±2% | ±2% |
| 响应时间（0-90%） | ＜1秒 | ＜1秒 | ＜1秒 | ＜1秒 |
| 线性度 | ±1% | ±1% | ±1% | ±1% |
| 分辨率 | 100μW | 100μW | 100μW | 1mW |
| 精度 | < ±2% | < ±2% | < ±2% | < ±2% |
| 冷却方式 | 空气冷却 | 空气冷却 | 空气冷却 | 空气冷却 |
| 工作温度 | 5°C - 45°C | 5°C - 45°C | 5°C - 45°C | 5°C - 45°C |
| 型号 | WTP50-PH
（宽波段） | WTP100-PH
（宽波段） | WTP200-PH
（宽波段） | WTP300-PH
（宽波段） |
|---|
| 光谱范围 | 0.19-25µm | 0.19-25µm | 0.19-25µm
| 0.19-25µm |
| 功率测量范围 | 10mW-50W | 50mW-100W | 50mW-200W | 50mW-300W |
| 有效探测面积直径 | 22mm | 25mm | 25mm | 25mm |
| 探头涂层 | 宽带涂层 | 宽带涂层 | 宽带涂层 | 宽带涂层 |
| 探头材料 | 热电堆 (Thermopile) | 热电堆 (Thermopile) | 热电堆 (Thermopile) | 热电堆 (Thermopile) |
| 最大平均功率密度 | 40 kW/cm² | 45 kW/cm² | 45 kW/cm² | 45 kW/cm²
|
| 最大能量密度 | 0.15J/cm2,1064nm,1ns | 0.3J/cm2,1064nm,1ns | 0.3J/cm2,1064nm,1ns | 0.3J/cm2,1064nm,1ns |
| 灵敏度 | 10mW | 50mW | 50mW | 50mW |
| 测量不确定度 | ±2% | ±2% | ±2% | ±2% |
| 响应时间（0-90%） | ＜1秒 | ＜1秒 | ＜1秒 | ＜1秒 |
| 线性度 | ±1% | ±1% | ±1% | ±1% |
| 分辨率 | 1mW | 10mW | 10mW | 10mW |
| 精度 | < ±2% | < ±2% | < ±2% | < ±2% |
| 冷却方式 | 空气冷却 | 风冷（风扇冷却） | 风冷（风扇冷却） | 风冷（风扇冷却） |
| 工作温度 | 5°C - 45°C | 5°C - 45°C | 5°C - 45°C | 5°C - 45°C |

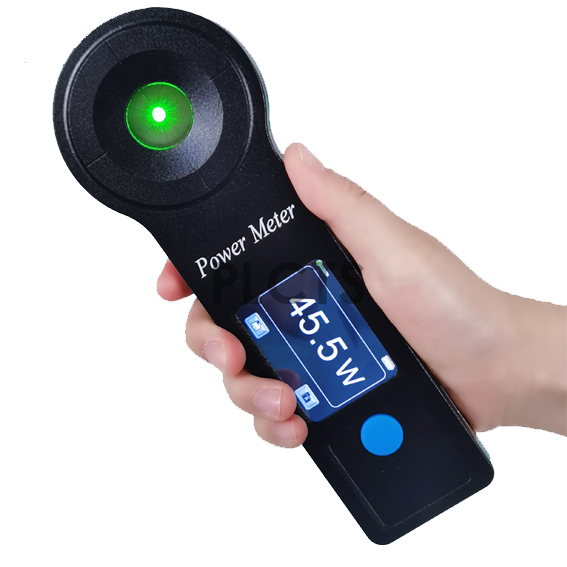

手持款热电式激光功率计
手持式功率计体积小巧、重量轻，便于携带和使用，光谱测量范围光测试精度高，采用液晶显示器，读数直观、操作简便。工作原理基于光电转换和信号处理。被测信号（光信号）经过探测器转变为电流或电压信号，再经过放大器、模数转换器等电路处理，最终得到表示功率大小的数字量，并在显示屏上显示出来。
手持款热电式产品特点：
● 体积小巧、重量轻，便于携带
● 光谱范围：0.19-25µm
● 探测直径：25mm
● 采用液晶显示器，读数直观、操作简便
手持款热电式产品选型表：
| 型号 | HWTP2-PH | HWTP50-PH |
|---|
| 光谱范围 | 0.19-25µm | 0.19-25µm |
| 功率测量范围 | 10mW - 2W | 0.5W - 50W |
| 有效探测面积直径 | 25mm | 25mm |
| 最大功率密度 | 15 kW/cm² | 40 kW/cm² |
| 最大能量密度 | 0.15J/cm², 1064nm, 1ns | 0.15J/cm², 1064nm, 1ns |
| 测量不确定度 | ±2% | ±2% |
| 线性度 | ±1% | ±1% |
| 分辨率 | 100uW | 100mW |
| 灵敏度 | 10mW | 500mW |
| 精度 | < ±2% | < ±2% |
| 冷却方式 | 空气冷却 | 空气冷却 |
| 工作温度 | 5°C - 45°C | 5°C - 45°C |

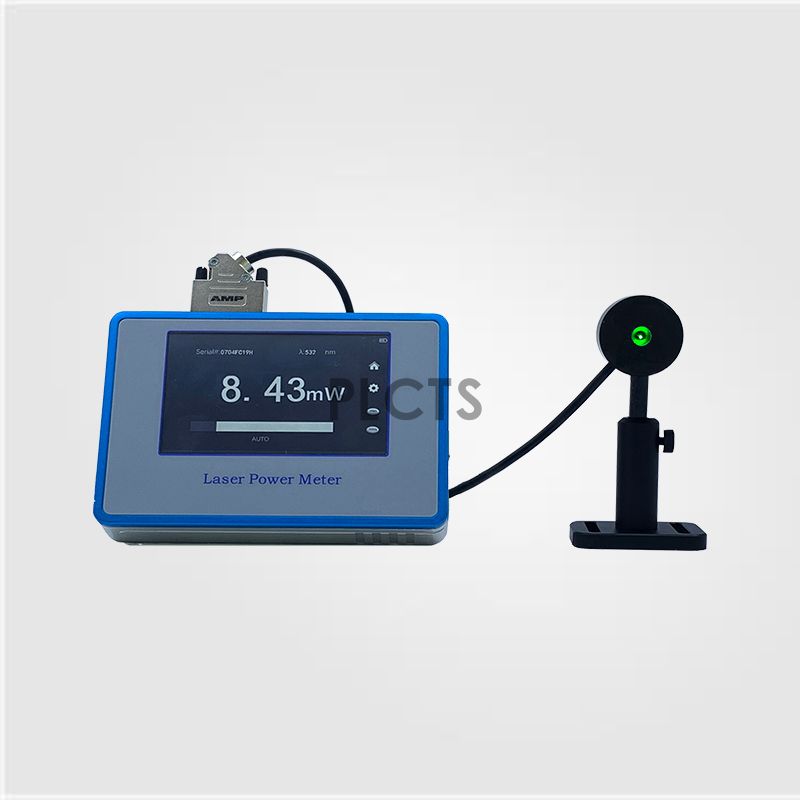

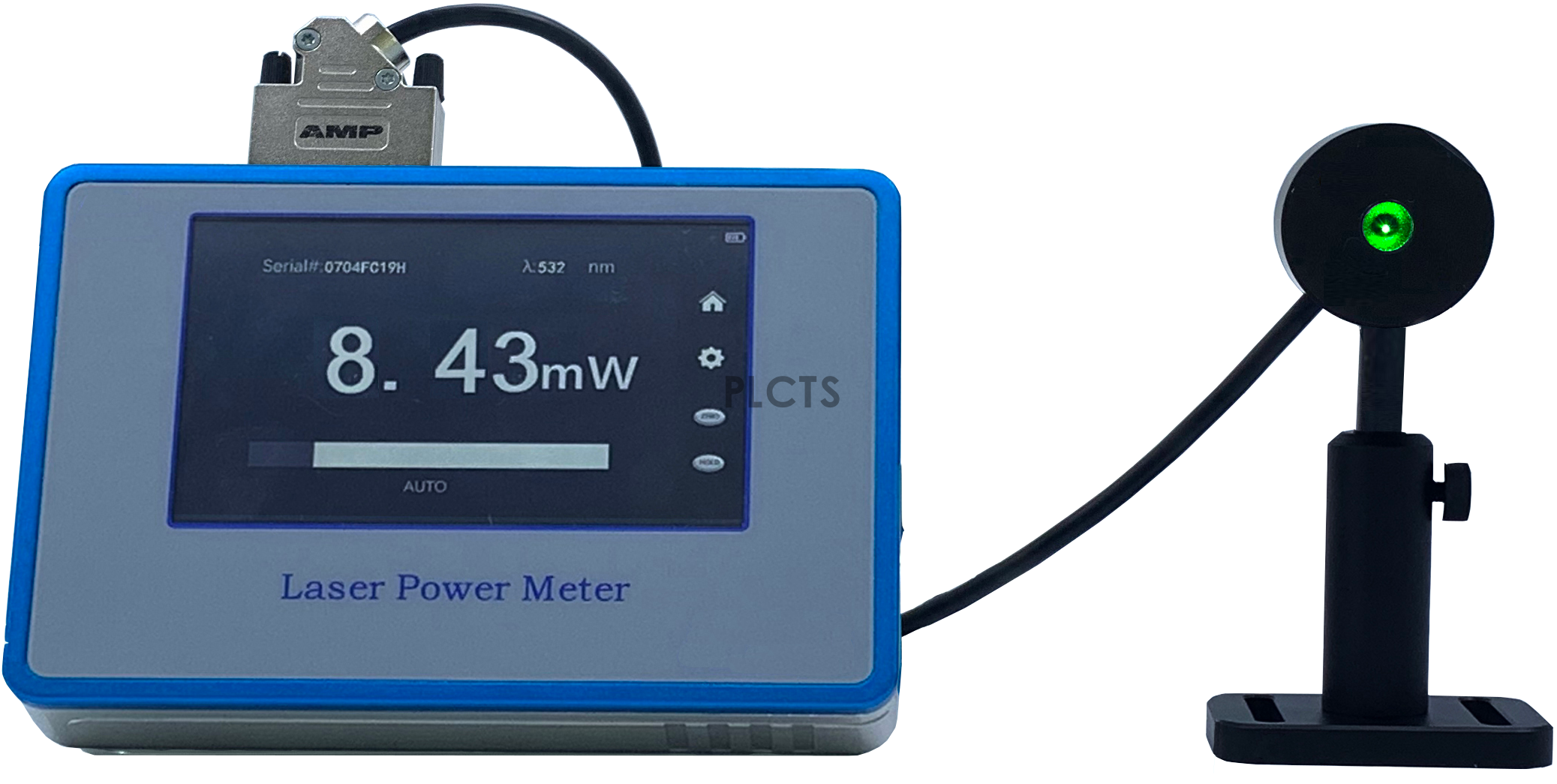

光电式功率计
光电式功率计原理：基于光电效应，通过光敏探测器（如硅光电二极管）将激光光子能量转化为电流信号。探测器对特定波长范围的光有高响应灵敏度，仪器根据电流信号的大小来计算激光功率。
光电式产品特点：
光电式产品选型表：
| 型号 | HPP1000-200-PH | HPP1000-200T-PH | HPP1000-800-PH |
|---|
| 最大可测功率（带衰减器） | 1000mW | 1000mW | 1000mW |
| 最大可测功率（无衰减器） | 10mW | 10mW | 10mW |
| 最小可测功率 | 1nW | 1nW | 1nW |
| 有效探测面积直径 | 9.5mm | 10*10mm | 9.5mm |
| 探测器材料 | 硅 (Si) | 硅 (Si) | 硅 (Si) |
| 波长范围 | 200-1100nm | 200-1100nm | 800-1800nm |
| 最大功率密度（带衰减器） | 20W/cm² | 20W/cm² | 20W/cm² |
| 最大功率密度（无衰减器） | 1W/cm² | 1W/cm² | 1W/cm² |
| 测量不确定度 | ±2% | ±2% | ±2% |
| 分辨率 | 1nW | 1nW | 1uW |
| 灵敏度 | 1nW | 1nW | 1uW |
| 精度 | <±2% | <±2% | <±2% |
| 电源 | 18650电池（2节） | 18650电池（2节） | 18650电池（2节） |
| 计算机接口 | USB 1.1 , USB 2.0 | USB 1.1 , USB 2.0 | USB 1.1 , USB 2.0 |
| 工作温度范围 | 5°C - 45°C | 5°C - 45°C | 5°C - 45°C |

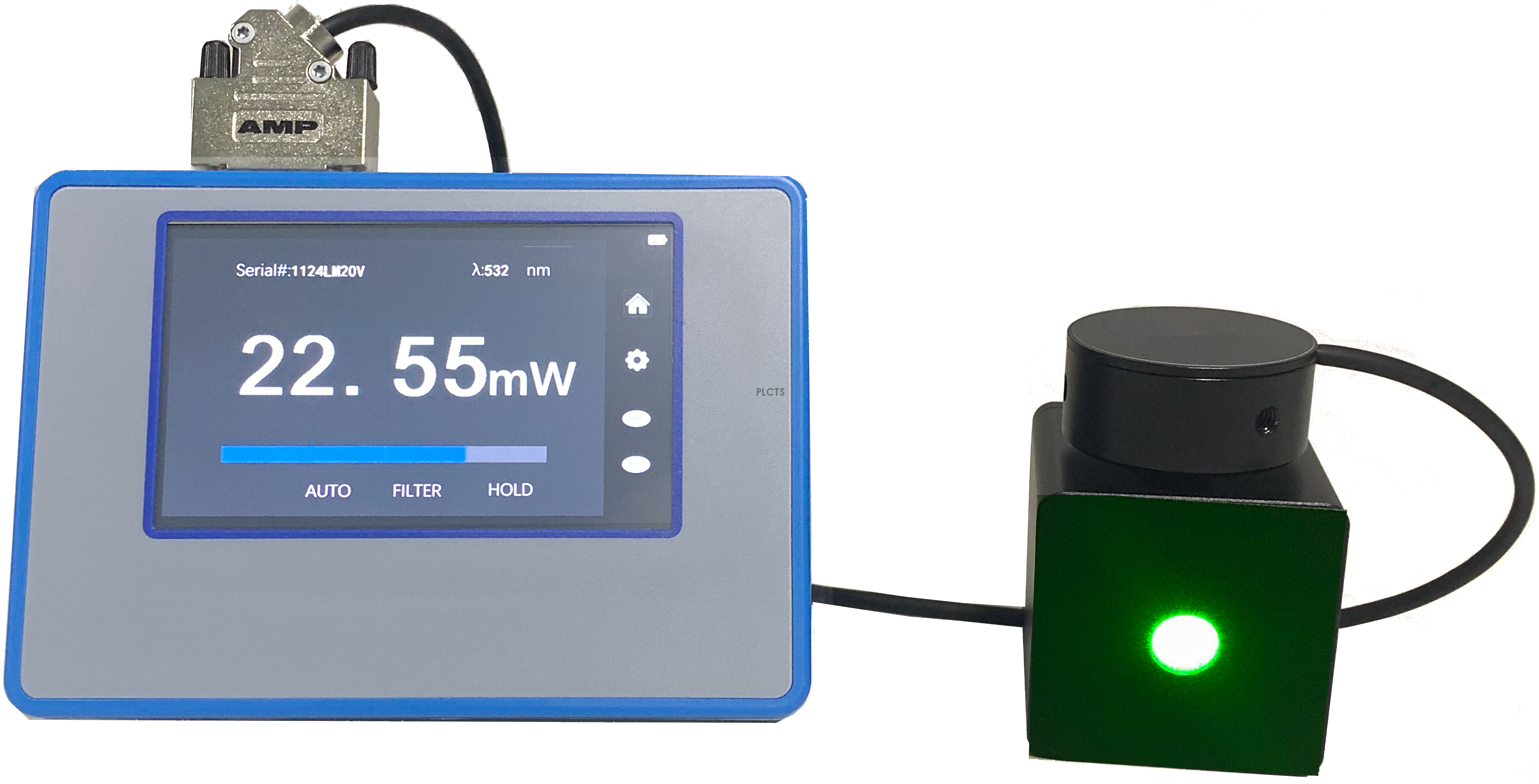

积分球款光电式激光功率计
积分球款光电式激光功率计采用高度散射的积分球，将光源输出的光线均匀地分布到球内表面。光线在球内经过多次反射和散射后，被光电探测器捕捉到。根据探测器测量到的光强度，可以计算出光源输出的光功率。积分球内壁通常涂有高反射率的材料，能够最大限度地减少光线的损失，进一步提高测量的准确性。
积分球款光电式产品特点：
● 高精度、高稳定性测量
● 光谱范围： 350-1100nm
● 探测直径：12mm
● 积分球内壁通常涂有高反射率的材料
积分球款光电式产品选型表：
| 型号 | HDP3000-350-PH |
|---|
| 光谱范围 | 350-1100nm |
| 功率测量范围 | 1uW-3000mW |
| 探测直径 | 12mm |
| 探测器材料 | Si |
| 测量不确定度 | 2% |
| 分辨率 | 1uW |
| 灵敏度 | 1uW |
| 最大功率密度（无衰减器） | 1W/cm² |
| 测量不确定度 | ±2% |
| 精度 | ＜±2% |
| 灵敏度 | ＜±2% |
| 电源 | 18650电池（2节） |
| 计算机接口 | USB 1.1 , USB 2.0 |
| 工作温度范围 | 5°C - 45°C |
获取更详细参数或想直接下单，请点击谱量商城：激光器功率计
