透射率 ＆ 反射率测试系统

积分球透反率测试系统是一种用于同时测量材料透射率、反射率（Reflectance）和吸收率的高精度光学分析设备。它利用积分球的独特几何结构实现对光线的高效收集和均匀化，特别适用于测量漫反射、漫透射材料（薄膜、固体、粉末）。

一、系统组成

透反率测试系统由透反率积分球、光纤光谱仪、透反测量支架、多模光纤、氘卤二合一光源组成测试系统。

1.透射率积分球

透射率积分球采用进口的高漫反射材料PTFE高温烧制而成,反射率高达99%,适用于紫外-可见-近红外(200-2500nm)全光谱,而且在此光谱范围内具有良好的朗伯特性,由于材料具有高稳定性,不易氧化发黄变质,防水易于保存。积分球内径36mmm,样品口直径9.5mm；进光口SMA905准直接口，出光口是通用的SMA905接口,亦可定制FC接口或者其他接口。

透射率积分球参数：

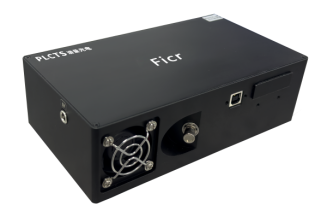

2.光纤光谱仪

光纤光谱仪采用滨松制冷型面阵CCD传感器，具有高灵敏度、低噪声、高信噪比低温漂等特点。工作波段范围：200-1100nm，光学分辨率：1.83nm@狭缝25μm。通过制冷技术抑制探测器热噪声，制冷型光纤光谱仪的暗电流显著降低，信噪比大幅提升。同时，能够降低探测器温度，减少热噪声，能够检测到更微弱的光信号，适用于透反率、荧光、拉曼等微弱信号分析。

光纤光谱仪参数：

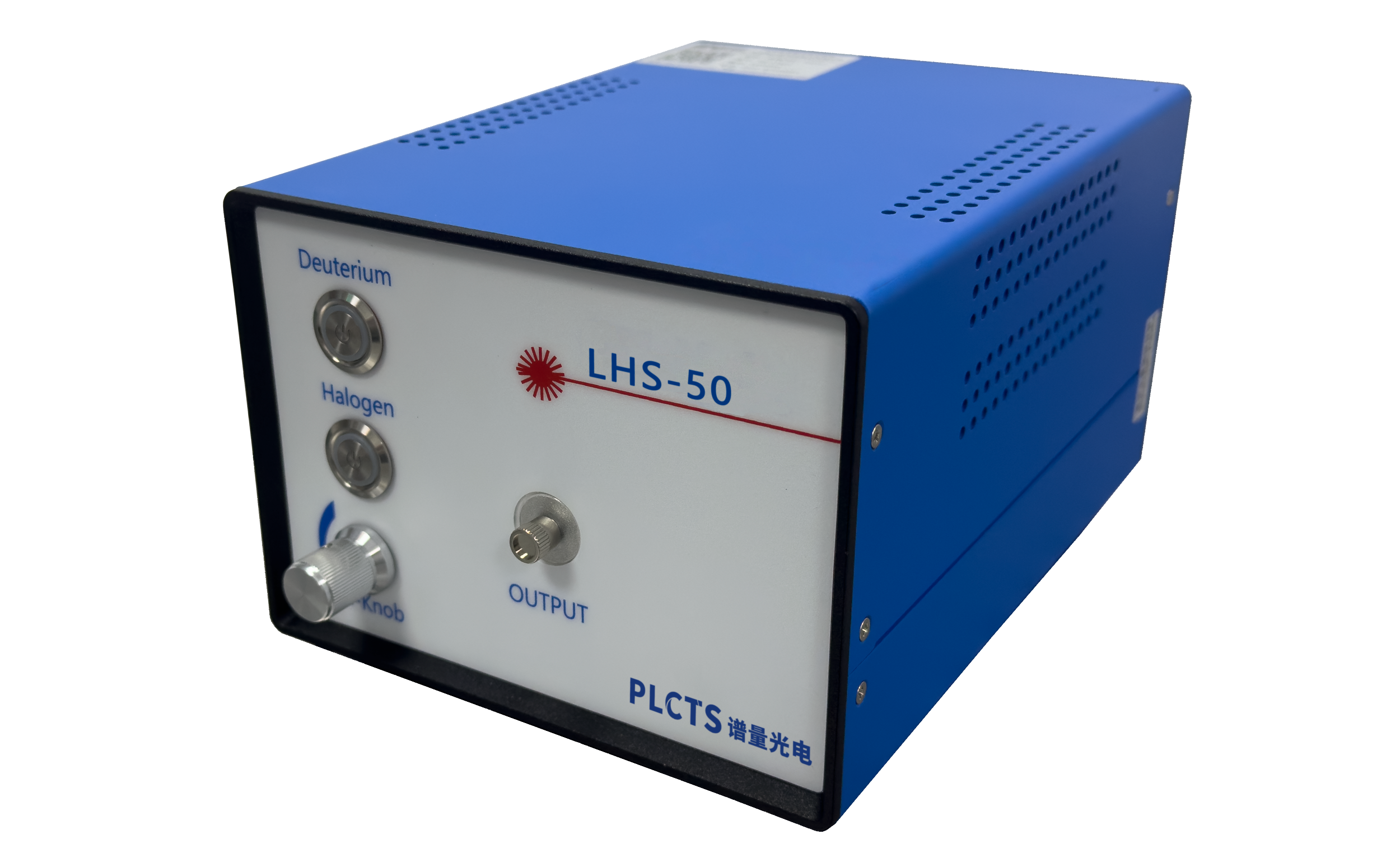

3.氘卤二合一光源

氘卤二合一光源是结合了氘灯（紫外光源）和卤素灯（可见-近红外光源）的优势，能够提供从紫外到近红外的连续光谱输出（通常覆盖190-2500nm），具有光谱范围广、稳定性高、寿命长等特点。光源标准输出接口SMA905/FC(可选)，氘灯和卤钨灯也可单独控制，满足多种测试需求；氘卤二合一光源可作为吸光度、透过率和反射率测量的参考光源，也可用于高精密分析测量仪器，如液相色谱仪等。

氘卤二合一光源参数：

4.透射率积分球支架

透射率积分球支架是一种应用广泛的光学测量辅助支架，底座采 用金属黑色，支撑杆上有一个通过准直镜来固定光纤的座架，通过左 右的螺旋和后部螺旋调节座架高低以调节光纤到积分球的距离。

透射率积分球支架参数：

5.反射率积分球支架

反射率积分球支架是一种常用的光学测量配件支架底座牢固结 实，支撑杆上有一个固定反射率积分球的固定座，固定座通过用螺丝 固定积分球的四个底角，中间是空心的圆形以便准直镜连接光纤，反 射率积分球的固定座可上下调节。

反射率积分球支架参数：

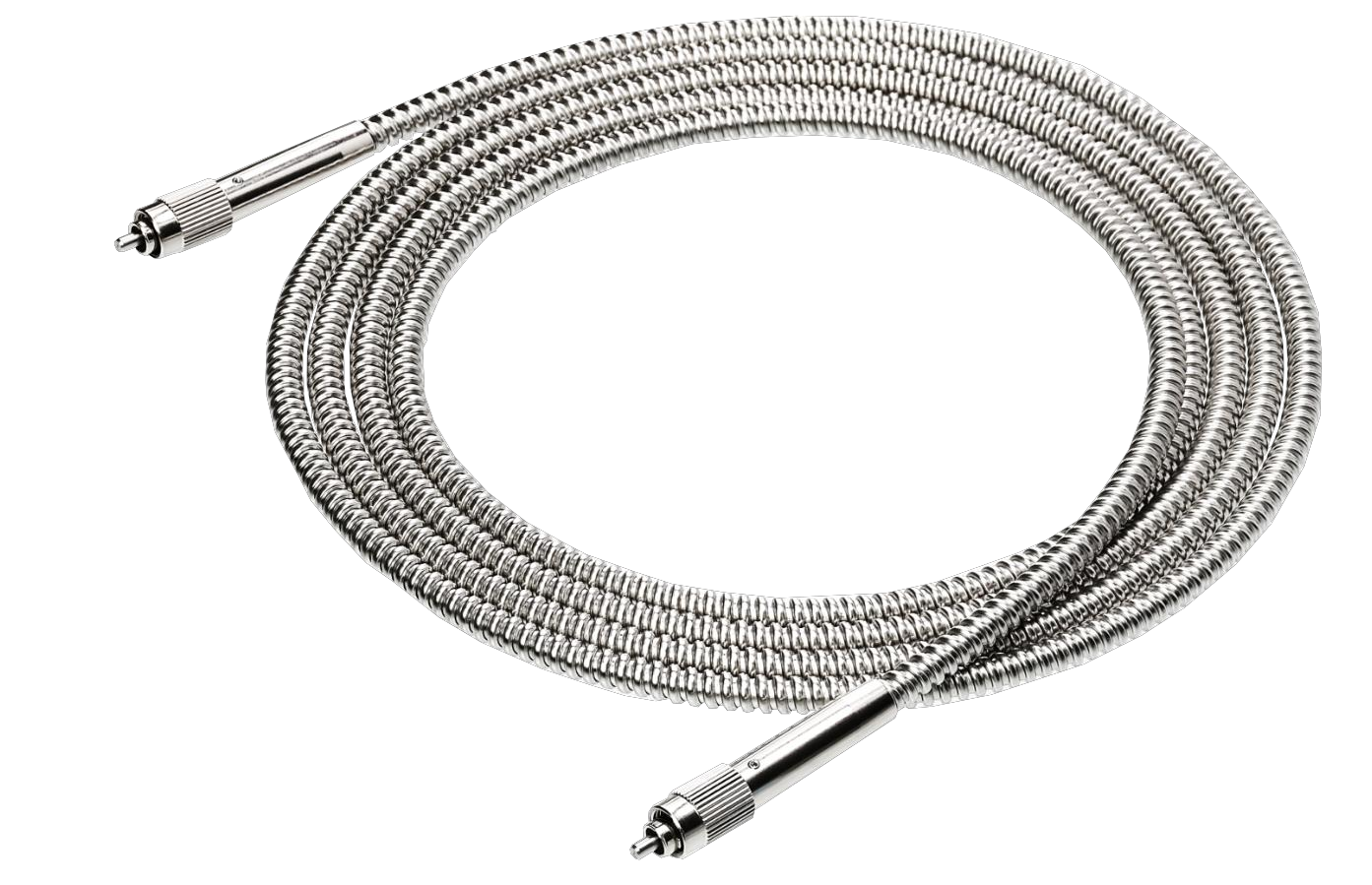

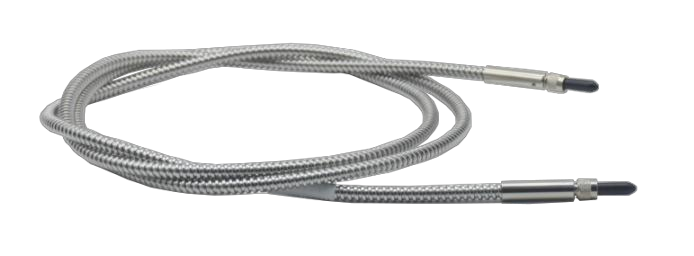

6.石英多模光纤

石英多模光纤参数：

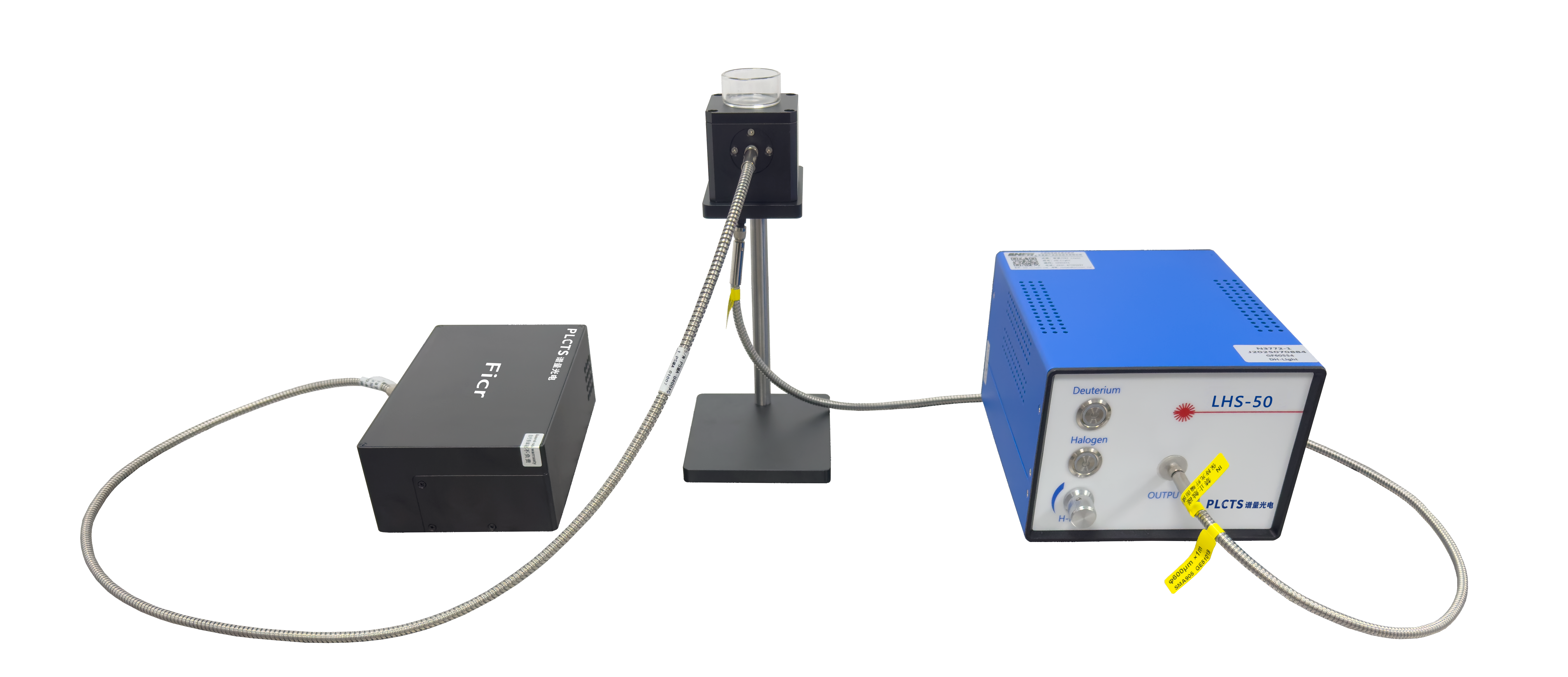

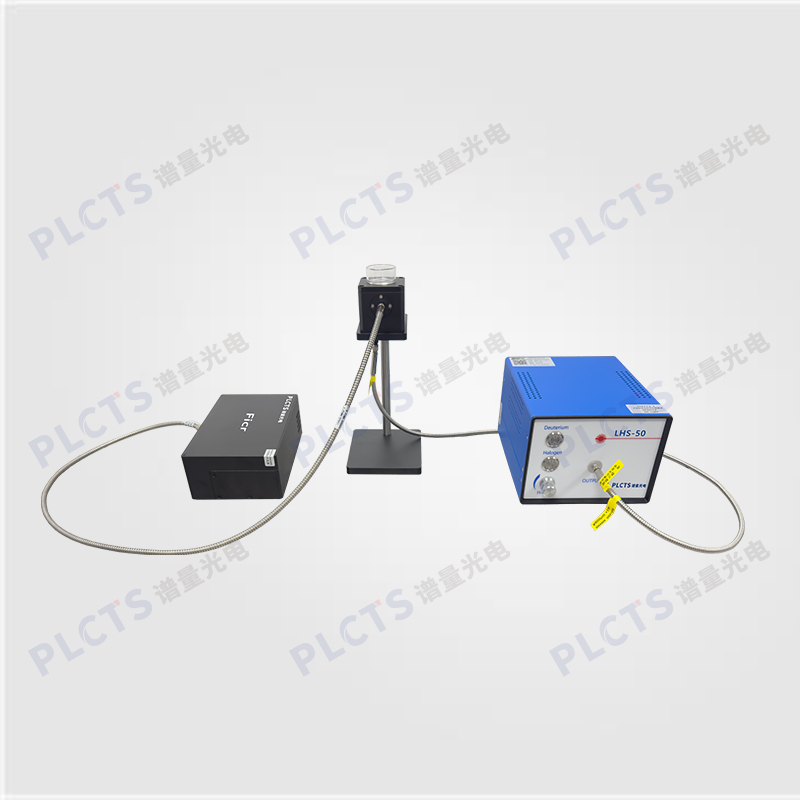

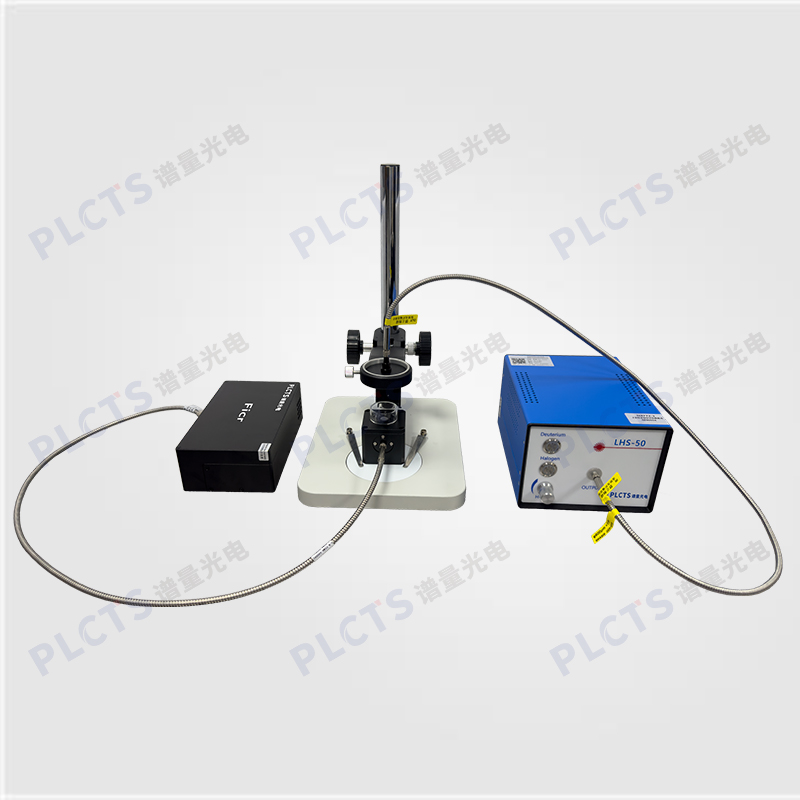

7.透反率检测系统示意图
