光致发光测试系统

光致发光测试系统是对发光材料的发光特性，发光效率等光学性能进行测试的系统。可在手套箱内完成搭建，无需将样品取出，即可完成光致发光量子效率的测试。系统搭配的光谱仪信噪比高、杂散光低，动态范围大。配置样品夹具/比色皿，适合不同波段和强度的激发光和发射光测量。

该系统主要用于材料(溶液、粉末、薄膜)荧光量子效率的测量，测试系统经过可溯源的光源进行定标，能够进行准确的绝对量子产率、色度，同时可以实现光致发光谱的测量和记录。测量所需操作只要在软件界面上就可完成，实现自动化测量。系统结构简单，操作方便。

一、系统组成

光致发光测量系统由积分球、光纤光谱仪、多模光纤、激发光源、样品夹具/比色皿、积分球支架等组成测试系统。

1.积分球

积分球用进口的高漫反射材料PTFE高温烧制而成,反射率高达99%,适用于紫外-可见-近红外(200-2500nm)全光谱,而且在此光谱范围内具有良好的朗伯特性,由于材料具有高稳定性,不易氧化发黄变质,防水易于保存。积分球内径340mmm,样品口直径25mm；进光口SMA905准直接口，出光口是通用的SMA905接口,亦可定制FC接口或者其他接口。配置样品夹具/比色皿，可用于材料(溶液、粉末、薄膜)荧光量子效率的测量。

积分球参数：

2.光纤光谱仪

光纤光谱仪采用滨松制冷型面阵CCD传感器，具有高灵敏度、低噪声、高信噪比低温漂等特点。工作波段范围：200-1100nm，光学分辨率：1.83nm@狭缝25μm。通过制冷技术抑制探测器热噪声，制冷型光纤光谱仪的暗电流显著降低，信噪比大幅提升。同时，能够降低探测器温度，减少热噪声，能够检测到更微弱的光信号，适用于透反率、荧光、拉曼等微弱信号分析。

光纤光谱仪参数：

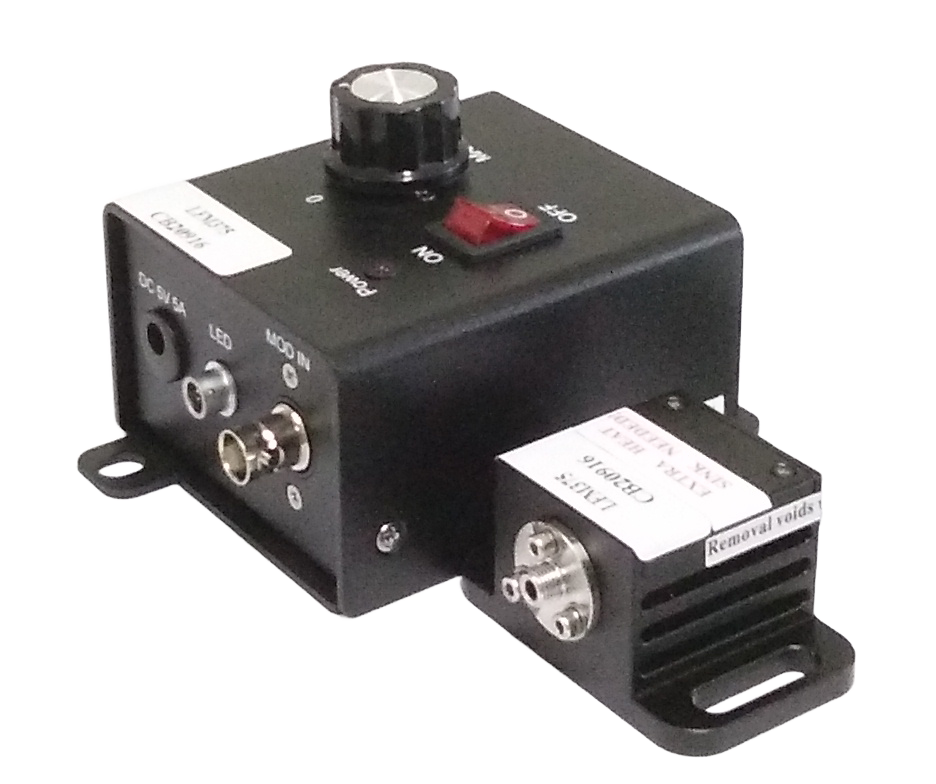

3.激发光源（可定制）

激发光源采用本公司光纤耦合LED光源，本系列产品结构小巧，外形设计紧凑。直流适配器直插供电简单安全，覆盖从370nm～1050nm多个波长，选择丰富。输出功率稳定性＜3%、使用寿命长等特点，输出功率支持连续可调，且支持长时间的连续工作。

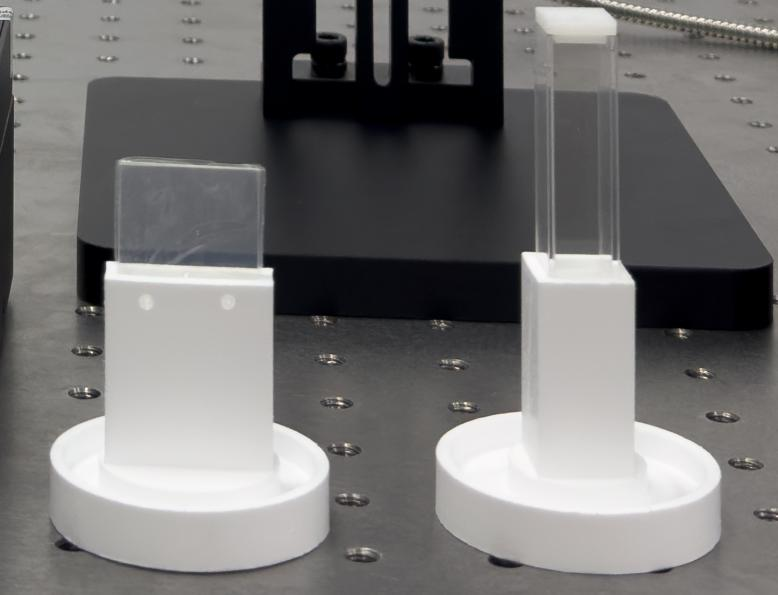

4.样品夹具

5.石英多模光纤

石英多模光纤参数：

	SMA905			FC/PC

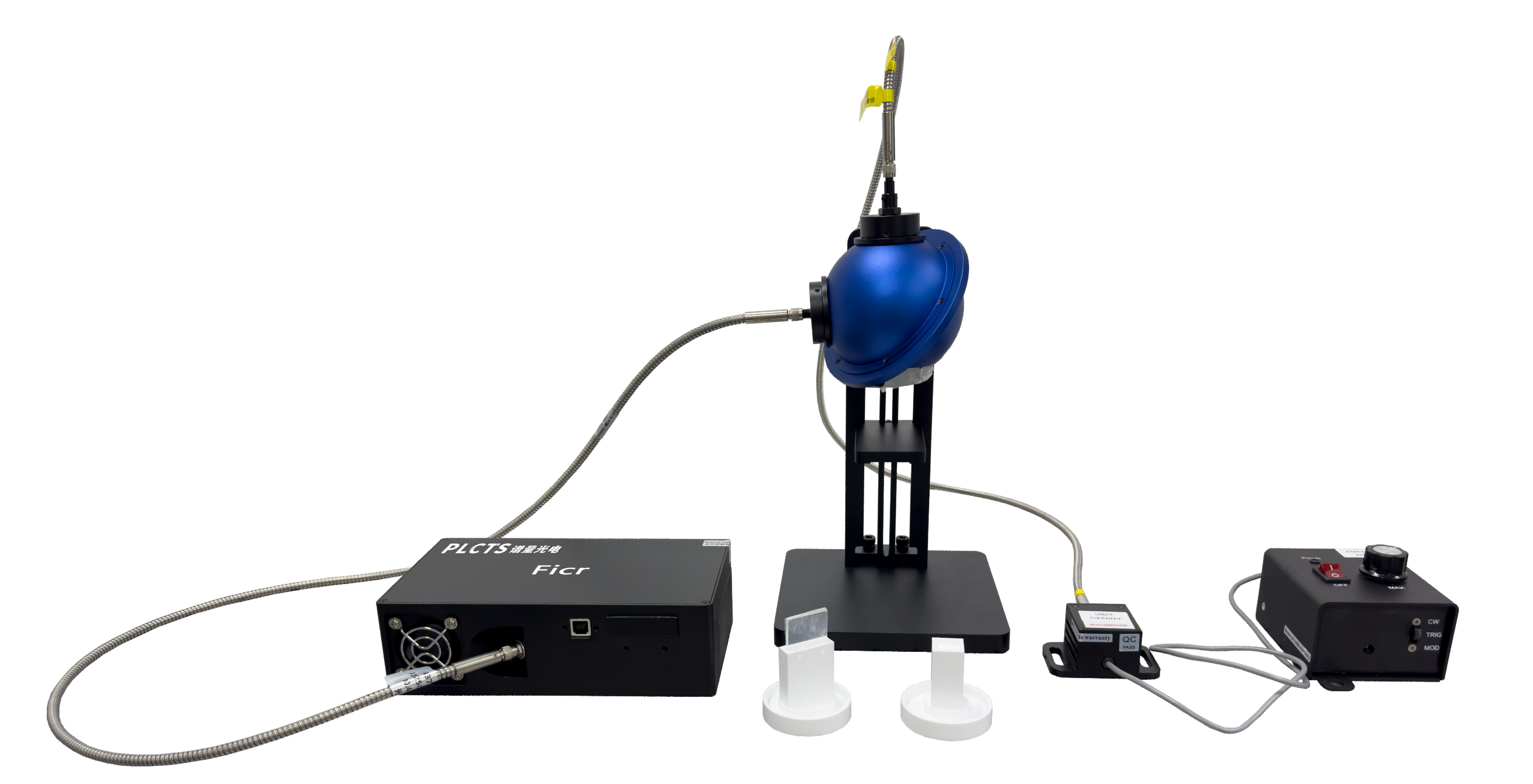

6.光致发光荧光量子效率测试系统示意图

测试参数：

	荧光测试
	液体
