电致发光测试系统是一种用于测量发光器件（如OLED，QLED，PeLED等）光电性能的高精度设备。测试系统经过可溯源的光源进行定标，能够进行测量亮度、色坐标、辐射通量、V-I 特性、EQE、等数据。整体系统体积小巧、操作简单、测试高效等特性。
电致发光（Electroluminescent，简称 EL），是通过加在两电极的电压产生电场，被电场激发的电子碰击发光中心，而引致电子在能级间的跃迁、变化、复合导致发光的一种物理现象。由于电致发光产品具有发光效率高、器件寿命长、响应速度快、视角特性好、色彩度强、成本价格低、可弯曲等特点，在显示器和照明领域有非常广阔的应用前景。

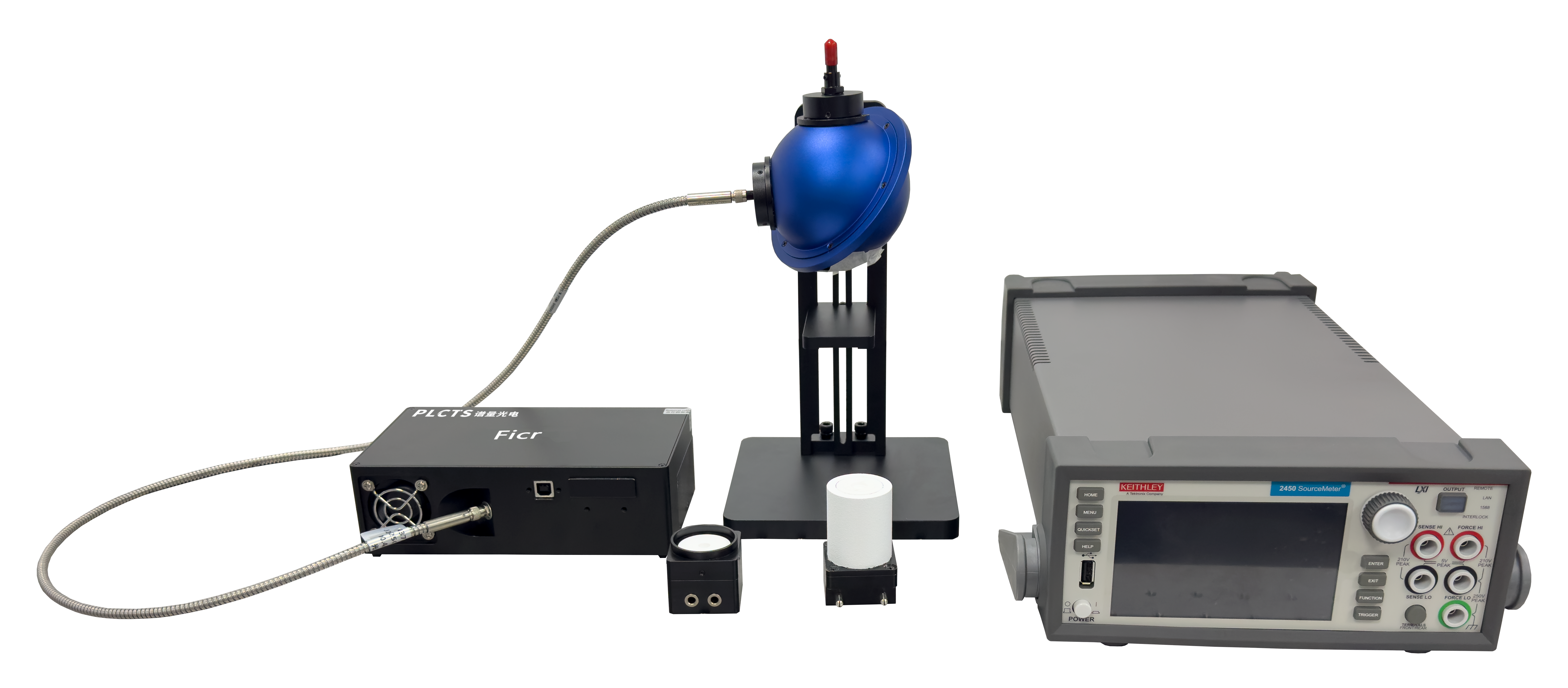

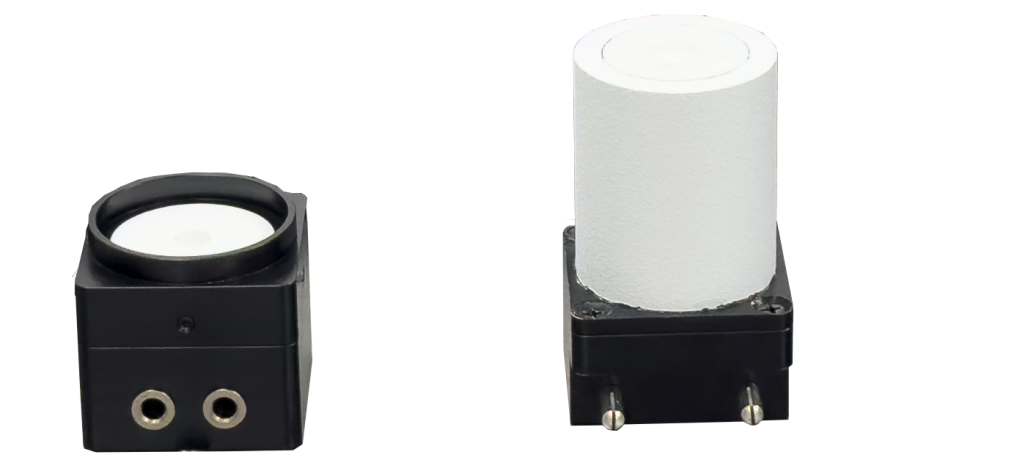

电致发光测试系统由积分球、光纤光谱仪、多模光纤、Keithley数字源表、样品夹具、积分球支架等组成测试系统。

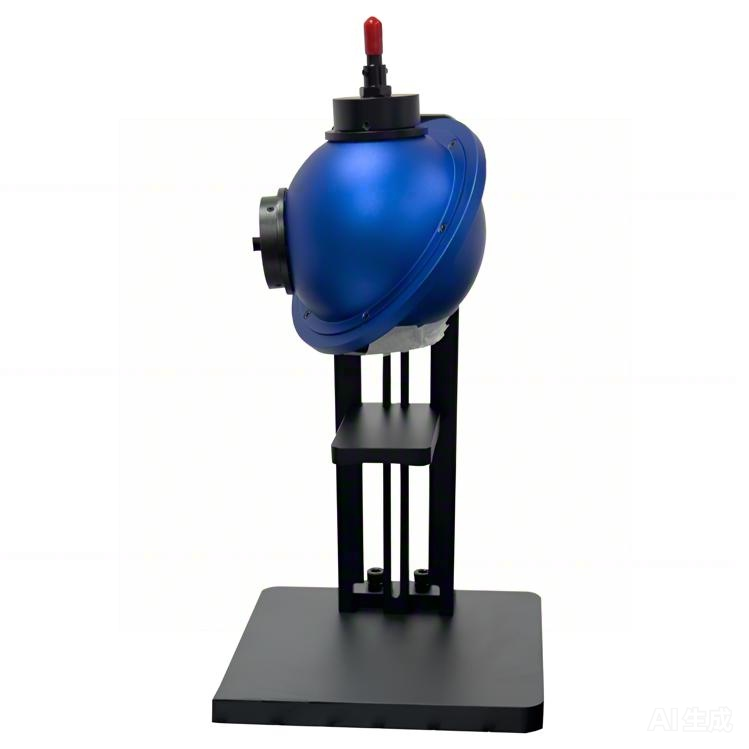

积分球用进口的高漫反射材料PTFE高温烧制而成,反射率高达99%,适用于紫外-可见-近红外(200-2500nm)全光谱,而且在此光谱范围内具有良好的朗伯特性,由于材料具有高稳定性,不易氧化发黄变质,防水易于保存。积分球内径340mmm,样品口直径25mm；进光口SMA905准直接口，出光口是通用的SMA905接口,亦可定制FC接口或者其他接口。配置样品夹具/比色皿，可用于材料(溶液、粉末、薄膜)荧光量子效率的测量。
| ||
反射率：高达99%
光谱范围：200-2500nm
内胆材料：高品质PTFE
光学接口：SMA905
高朗伯余弦特性

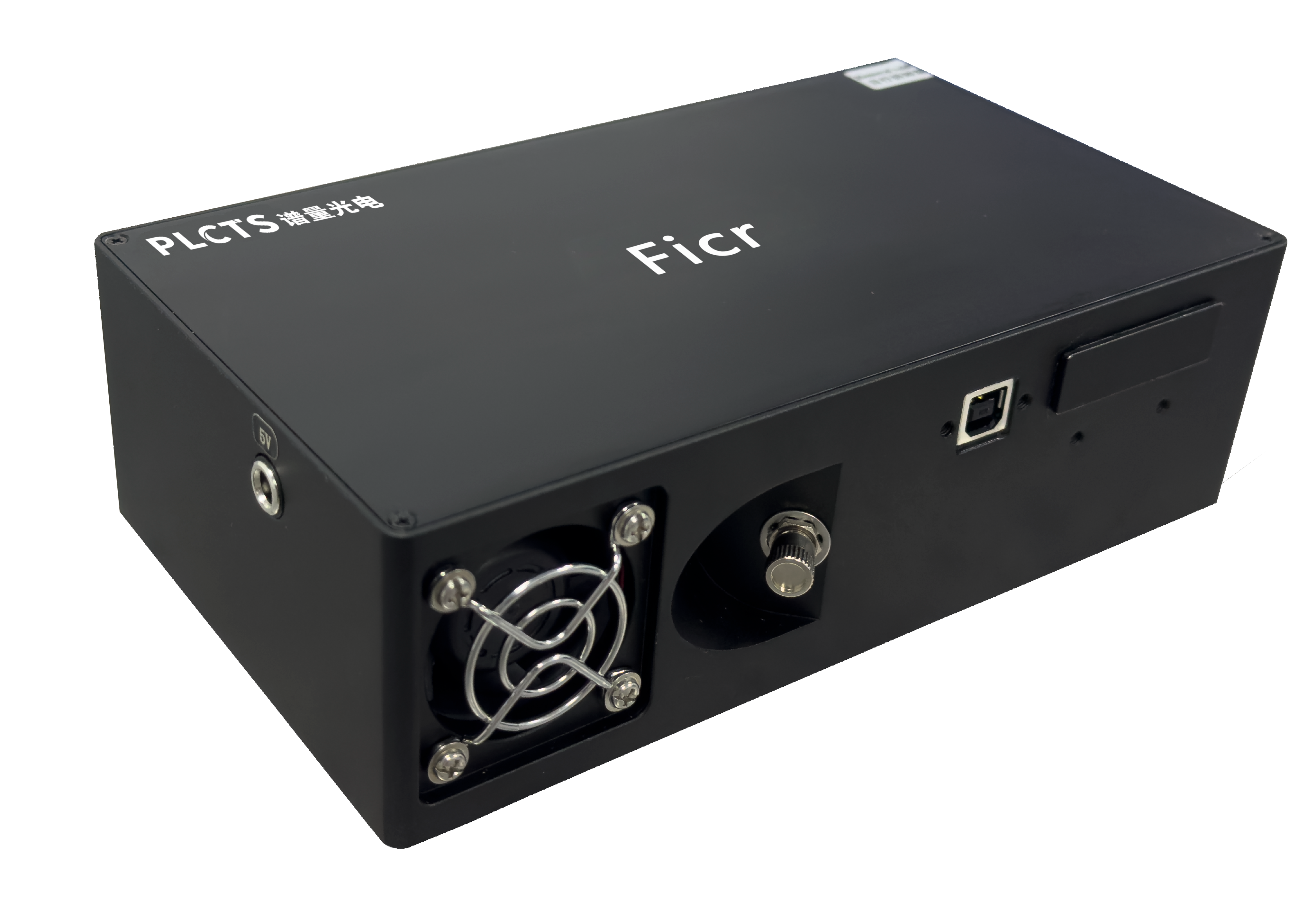

光纤光谱仪采用滨松制冷型面阵CCD传感器，具有高灵敏度、低噪声、高信噪比低温漂等特点。工作波段范围：200-1100nm，光学分辨率：1.83nm@狭缝25μm。通过制冷技术抑制探测器热噪声，制冷型光纤光谱仪的暗电流显著降低，信噪比大幅提升。同时，能够降低探测器温度，减少热噪声，能够检测到更微弱的光信号，适用于透反率、荧光、拉曼等微弱信号分析。
一级制冷型
滨松制冷型面阵CCD传感器
工作波段范围：200-1100nm
采用进口高品质光栅
低噪声、高信噪比、SMA905 光纤输入

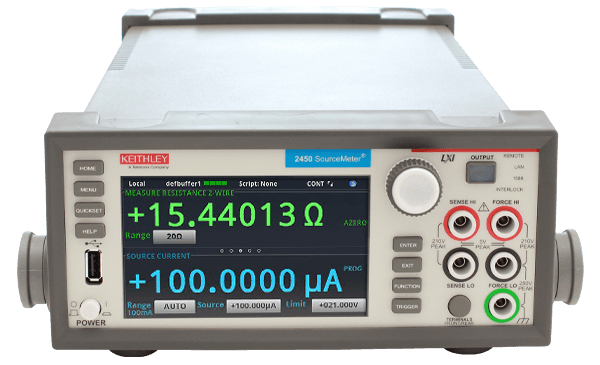

吉时利2450型数字源表（Keithley 2450 SourceMeter®） 是一款高性能、多功能的源测量单元，广泛应用于电子器件特性分析和材料测试。它将电压源、电流源和高精度测量功能集成于一体，结合先进的触摸屏用户界面，为用户提供直观便捷的操作体验。该设备具备高响应速度、强大的内置测试脚本处理能力和丰富的通信接口，确保高效的数据采集与处理，满足从研发到生产环境的多样化测试需求。
KEITHLEY 2450 广泛应用于离散器件、组件、FET、二极管、电阻、电池、电源管理IC、太阳能电池、LED、纳米材料、有机材料等的测试和特性分析。
| ||||
电压量程：20mV-200V，电流量：10nA-1A ；
前面板输入香蕉头输入，后面板三同轴输入连接；
前面板USB端口，用于数据/编程/配置I/O
基本测量准确度：0.012%，分辨率：61/2数位；
| ||

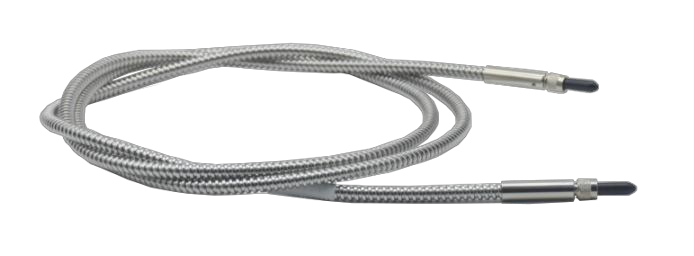

5.石英多模光纤
 |  | ||||
| SMA905 | FC/PC |
|
测试参数：
● 效率参数：发光效率/外量子效率EQE、电流效率、功率效率等
● 电学参数：电压（V）、电流（I）、电流密度（J）、电功率（W）、电功率密度、I-V曲线特性等
● 辐射度学：光谱功率分布、辐射通量、光通量、光视效能、峰值波长、主波长等
● 色度学：CIE 色度坐标、相关色温（CCT）、MK-1（mred）、显色指数（CRI）、RGB 颜色值等
● 稳定性测试
测试模式：
● 电压扫描（含分段扫描、循环扫描等）
● 电流扫描（含分段扫描、循环扫描等）
● 恒压单点测量
● 恒流单点测量
产品应用：
● 量子点发光二极管（QLED）
● 有机发光二极管（OLED）
● 发光二极管（LED）
● 钙钛矿发光二极管（PeLED）
● 其它各种类型的电致发光器件等
