光纤类夹具光纤夹具的核心作用是 安全稳定地固定单纤/阵列光纤，并通过水平或垂直方向的结构设计，满足不同的波导耦合和光芯片测试需求。主要分为水平光纤夹具，垂直光纤夹具以及FA夹具。
光纤夹具的核心作用是 安全稳定地固定单纤/阵列光纤，并通过水平或垂直方向的结构设计，满足不同的波导耦合和光芯片测试需求。主要分为水平光纤夹具，垂直光纤夹具以及FA夹具。
|

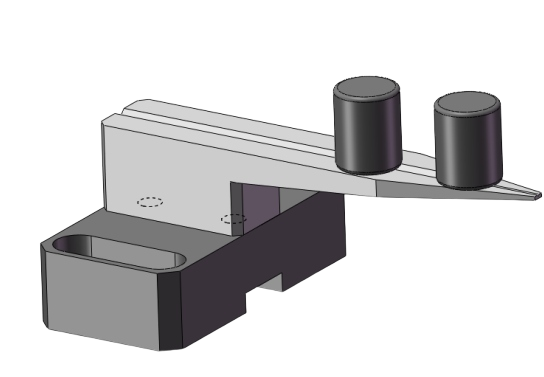

水平光纤夹具适合水平耦合场景，支持 125–250 μm 光纤，轻量便捷，磁力固定稳定。
● 可以装置单模光纤或者锥形光纤
● 兼容125-250μm光纤
● 夹具左右移动范围更大，延展性更好
● 装夹便捷，磁力固定光纤
● 稳定性好，含光纤带固定保护设计
● 可选择合适底座，可搭配骏河系列和Newport燕尾槽设计，也可以定制
|

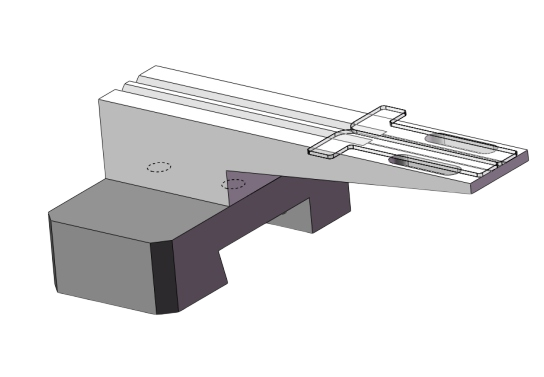

水平双纤夹具可同时固定两根光纤，便于水平耦合对准及多通道测试应用。
● 可以装置多模光纤，辅助对准
● 兼容125-250μm光纤
● 夹具左右移动范围更大，延展性更好
● 装夹便捷，磁力固定光纤
● 稳定性好，含光纤带固定保护设计
● 可选择合适底座，可搭配骏河系列和Newport燕尾槽设计，也可以定制
|

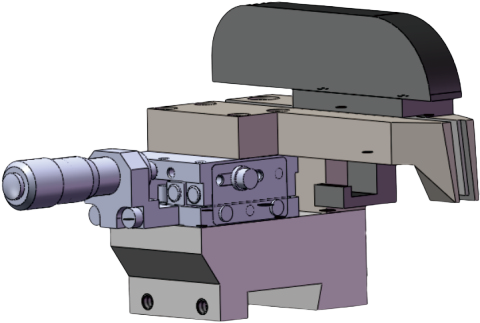

水平/垂直FA夹具可固定光纤阵列并实现多通道波导耦合，水平型适合边缘耦合，垂直型适合表面光栅耦合，可显著提升测试效率。
● 兼容水平耦合和垂直耦合
● 稳定性好，含光纤带固定保护设计
● 兼容FA宽度1-7mm（可以根据要求定制）
● 垂直耦合可以根据需要选择8°和10°
● 千分尺小滑轨带动夹头，直线度好，夹持力可控
● 可选择合适底座，可搭配骏河系列和Newport燕尾槽设计，也可以定制
|

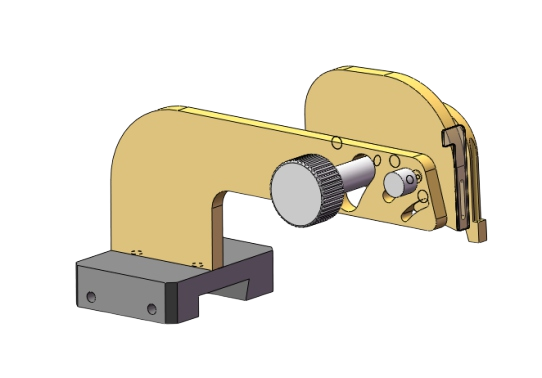

垂直单纤夹具适合固定多模光纤与小型PD，实现光纤与芯片或探测器在垂直方向的精确耦合。
● 可以装置多模光纤或者小PD，辅助对准
● 兼容0-15°
● 装夹便捷，磁力固定光纤
● 只改变光纤角度，不改变光纤位置
● 稳定性好，含光纤带固定保护设计
● 可选择合适底座，可搭配骏河系列和Newport燕尾槽设计，也可以定制
|

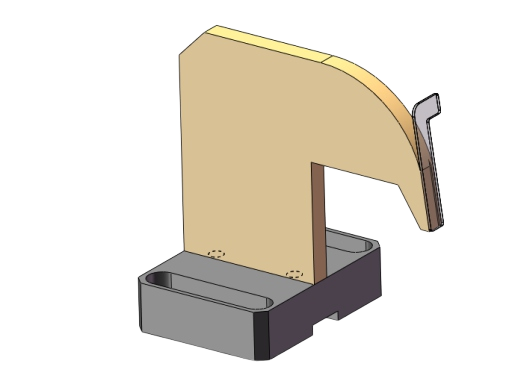

垂直单光纤夹具是一种角度固定型单纤固定工具，兼容 125–250 μm 光纤，结构简洁、稳定性好，适合标准化的垂直耦合测试。
● 可以兼容125-250μm光纤
● 结构简单，装夹便捷，磁力固定光纤
● 定制角度（一般8°或者10°）
● 稳定性好，含光纤带固定保护设计
● 可选择合适底座，可搭配骏河系列和Newport燕尾槽设计，也可以定制
|

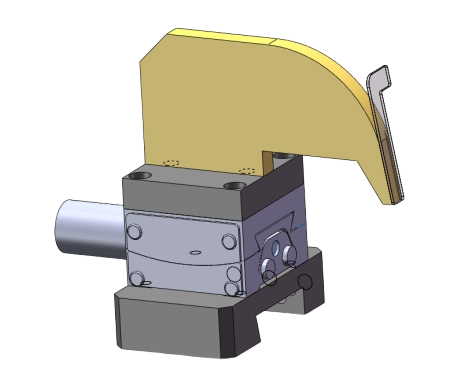

可调垂直单光纤夹具是固定单根光纤并实现连续角度调节，满足高精度垂直耦合实验对角度灵活性的需求。
● 可以兼容125-250μm光纤
● 结构简单，装夹便捷，磁力固定光纤
● 可连续变化角度0-20°
● 稳定性好，含光纤带固定保护设计
● 可选择合适底座，可搭配骏河系列和Newport燕尾槽设计，也可以定制
