龙门架

谱量光电提供专业的耦合系统用龙门架，包含手动与电动两种类型。该系列产品具备精确调节、大倍率光学放大和高清显示等特点，是实现光纤与波导精密耦合的理想选择。

在线咨询

产品介绍

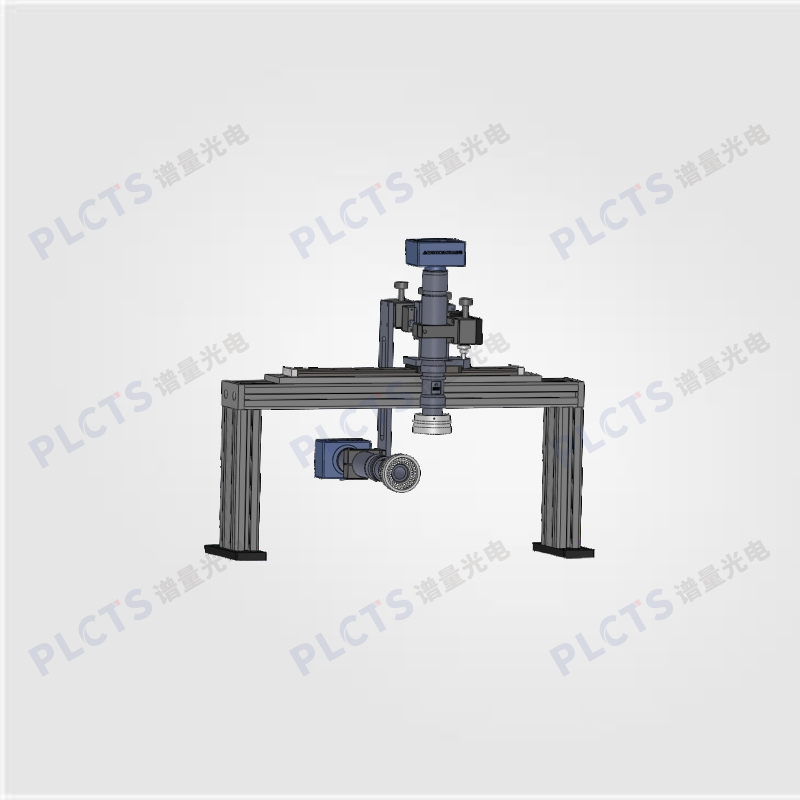

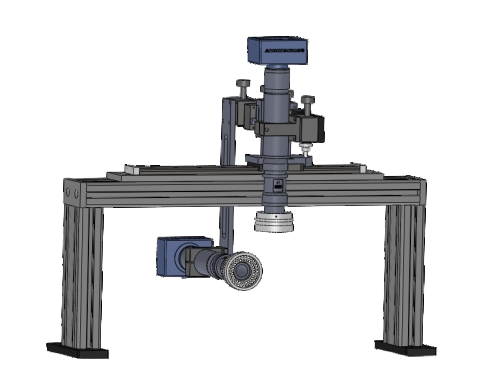

手动龙门架

手动龙门架


特点/作用：

焦距方向可以精密调节，镜头工作距离 86 mm
三维调节，行程 40 mm，转接口、转接板、镜头扣等夹具
0.7–4.5× 光学放大倍率，最大电子放大倍率 340 倍，1:7 变焦
长 500 mm，长行程导轨 150–250 mm，带锁紧结构，工作高度 130 mm
800 万像素 HDMI 相机，C 接口，带十字线环形灯，支持测量、拍照、录像、绘图等
4K 高清显示器，可配视频分割器，将不重要的图像二合一设计；一次可看全貌并且节省空间，支持俯视 + 侧视

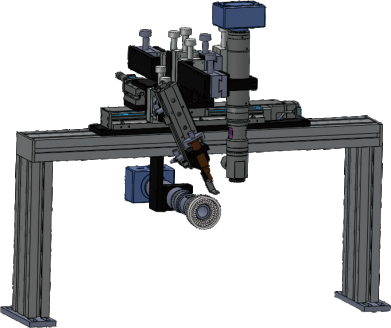

电动龙门架


特点/作用：

电动长行程 150 mm 滑轨，便于以后设计自动点胶和 UV
800 万像素 HDMI 相机，C 接口，带十字线、环形灯，支持测量、拍照、录像、绘图等
垂直镜头 0.7–4.5X，侧面 0.35–2.25X 光学放大倍率，最大电子放大倍率 340 倍，1:7 变焦
4K 高清显示器，多个显示器，可用视频分割器，将不重要的图像二合一设计；一次可看全貌并且节省空间，俯视+侧视（前后）含 UV 调整结构 和电动+气动点胶调整架构
