光束质量分析仪介绍及应用

一、定义

光束质量分析仪通过测量激光光束的参数，如光斑形状、发散角、光束宽度等，来评估光束的聚焦能力和传输效率。它是确保激光系统性能稳定、提高激光应用效果的重要工具。

二、工作原理

光束质量分析仪通常利用光学传感器和图像处理技术来捕捉和分析激光光束的特性。其工作原理为：通过测量光束在不同位置的光斑尺寸和形状，计算出光束的发散角和光束质量因子，从而评估光束的质量。分析仪采用先进的传感器和测量技术，能够实现高精度的测量，准确地获取激光光束的各项参数。

光束质量分析仪基于激光束的衍射现象和光强分布测量来评估光束质量。其工作原理为：

1. 光强分布测量：通过高精度的光学系统和电子设备，捕捉并分析激光光束的光强分布。这包括计算光束的光强二阶矩，以及使用双曲线拟合法来计算光束的束腰宽度和远场发散角。
2. 参数计算：基于测量的光强分布，分析仪可以计算出光束的质量因子（如M²因子），这是衡量光束聚焦性能的重要指标。此外，还可以测量光束的束腰宽度、远场发散角等关键参数。

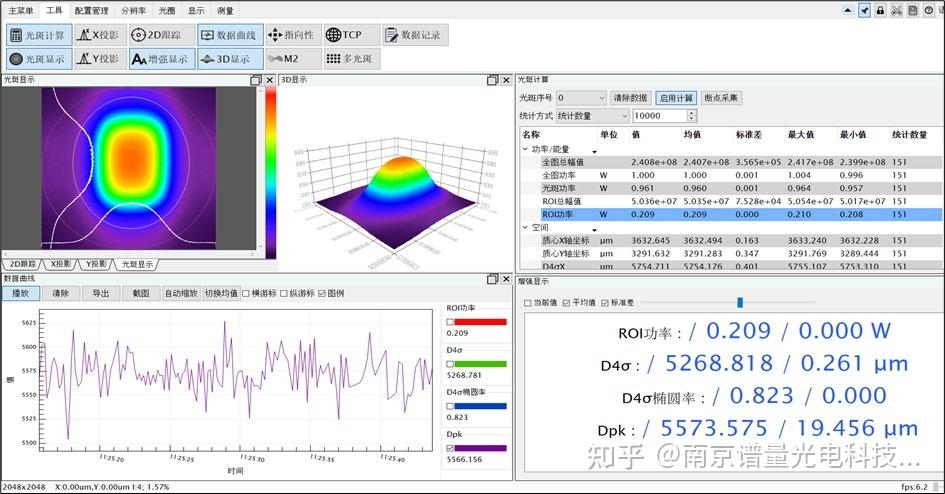

3. 数据处理与显示：分析仪将测量数据进行处理后，以图形或数值的形式显示在屏幕上，便于用户直观了解光束的质量和特性。

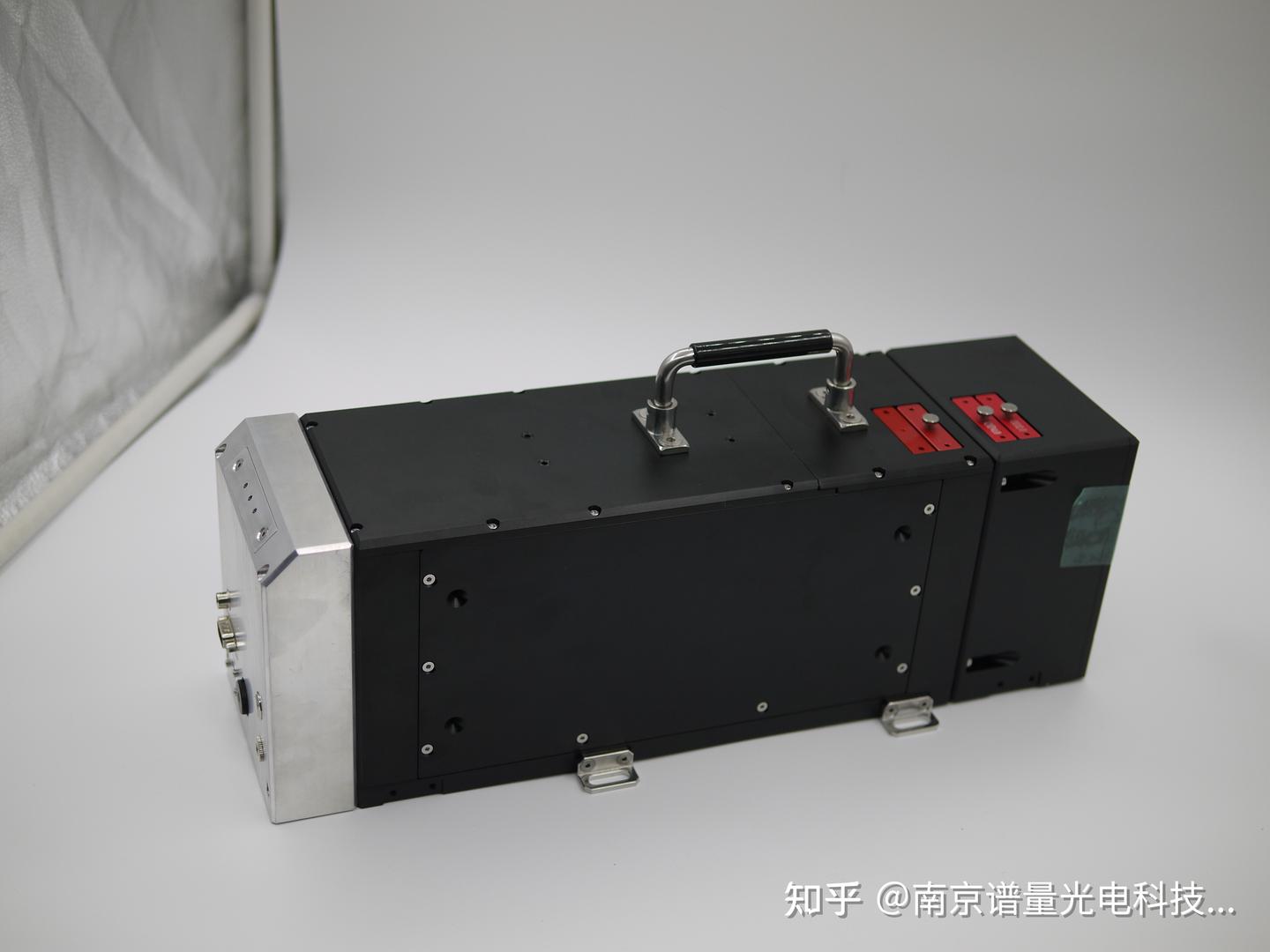

三、主要组成部分

1. 探测器：用于接收激光光束，并将其转换为电信号。探测器能够感知激光光束的光强分布、空间特性等信息。
2. 数据采集系统：负责收集探测器的信号，并将其传输给计算机。数据采集系统确保数据的准确性和完整性，为后续的数据处理和分析提供基础。
3. 分析软件：对采集到的数据进行处理和分析，生成各种参数的测量结果。分析软件具有友好的用户界面，使得用户可以轻松地进行测量设置、数据采集和分析。

四、测量参数

1. 光束中心位置：确定光束在空间中的位置，有助于激光设备的对准和校准
2. 光束峰值强度位置：确定光束截面内光强最大的位置
3. 光束发散度：反映光束的扩散程度，评估光束的聚焦能力和传输效率
4. 椭圆度：描述光束截面的形状，评估光束的对称性和稳定性
5. 光束强度均匀性：评估光束截面内光强的分布是否均匀
6. 光束直径/宽度：描述光束截面尺寸
7. 高斯拟合：评估光束截面形状与高斯分布的符合程度
8. 光斑大小：描述光束聚焦后的光斑尺寸
9. 质心：评估光束的对称性和稳定性
10. 峰值中心：确定光束截面内光强最大的位置
11. 能量分布：评估光束截面内光强的分布情况
12. 光斑指向稳定性：评估光束在空间中的指向稳定性
13. M²因子：综合评估光束质量的关键参数
14. 光束束腰：光束截面最小的位置
15. 发散角：反映光束的扩散程度
16. 瑞利长：描述光束的传输特性

五、系统应用及案例

光束质量分析仪凭借其精确的测量原理和广泛的应用场景，在多个领域发挥着重要作用：

1、科研领域

• 应用：评估激光器性能，优化激光系统，故障诊断与维护，质量控制与检测，研究与发展。
• 案例：在新型激光器的研究中，通过分析光束质量，优化激光器的设计，提高激光器的性能。

2、工业领域

• 应用：激光加工，激光印刷，条形码扫描和光存储。
• 案例：在激光切割过程中，分析光束质量，确保切割精度和效率；在激光印刷中，设计和制造激光打印机的核心部分，提高生产能力，降低成本。

3、医疗领域

• 应用：激光医疗设备，生物医学研究。
• 案例：在激光眼科手术中，帮助医生精确控制激光光束的焦点位置和能量分布，提高手术的成功率。

4、通信领域

• 应用：光纤通信系统，激光通信。
• 案例：评估光纤通信系统中的激光光源质量，确保通信信号的传输效率和质量。
