Keithley 2450 源表使用指南

发布时间：2026-02-26 14:21:52 人气：

2450源表使用指南

实验仪表|精密测量

2450源表概述

Keithley 2450 源表是一款集电压/电流源输出与高精度测量功能于一体的图形化源测量单元（SMU），可实现对器件电学特性的精确激励与同步采集。设备支持电压源、电流源及四线制远端测量模式，适用于半导体器件 I-V 特性测试、光电探测器性能评估及新型材料电输运研究等应用场景。

01 前后面板介绍

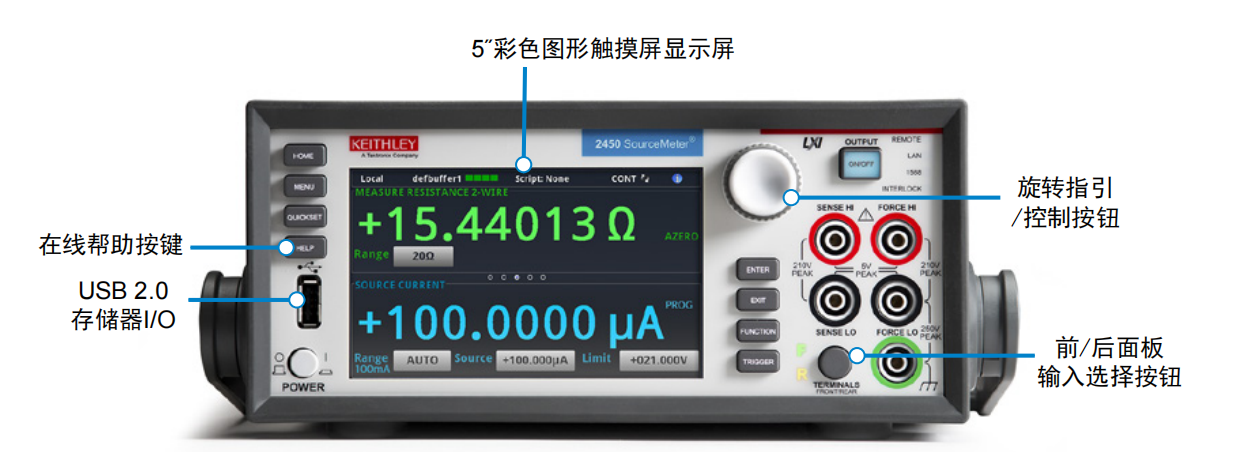

前面板

Keithley 2450 源表前面板集成触控显示屏、导航控制按键及多功能模拟输出端子，可实现电压/电流源输出与高精度同步测量。面板右侧提供 Force HI/LO 与 Sense HI/LO 兼容两线制和四线制接口。

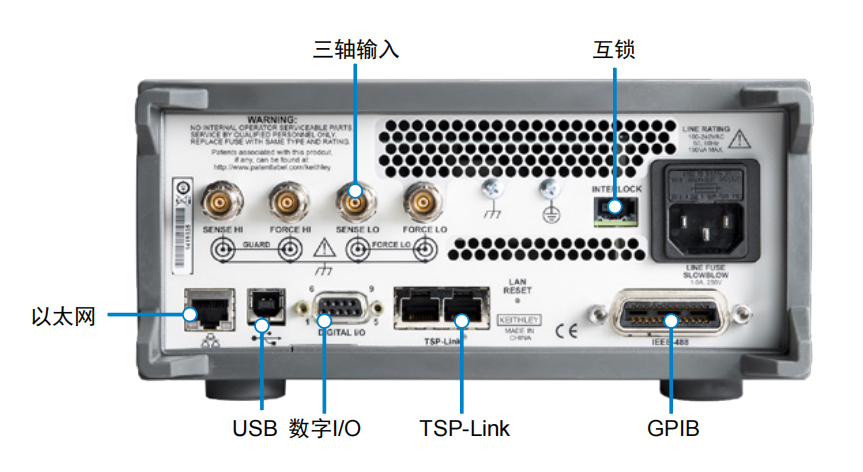

后面板

Keithley 2450 源表后面板提供丰富的通信与扩展接口，包括 USB、LAN、GPIB 及 TSP-Link 等远程控制端口，支持多种自动化测试系统集成需求。三轴输入与数字 I/O 接口可用于外部触发信号同步，实现与扫描平台或其他测量设备的硬件级联动。

02 接线方式介绍

下面均用DUT（Device Under Test）指代待测器件

2线制

原理：

2线制中，Force（输出电流/电压）与 Sense（测量电压）共用同一对导线。仪器在自身端子处采集电压，无法区分 DUT 两端电压与导线上的压降，导线电阻直接叠加在测量结果中。

适用场景：

• 被测电阻 ≥ 1 kΩ（导线电阻相对较小，误差可接受）

• 快速原理验证、器件筛查，对精度要求不高测试

• 高阻抗器件：绝缘材料、大阻值电阻、漏电流测试（nA 级）

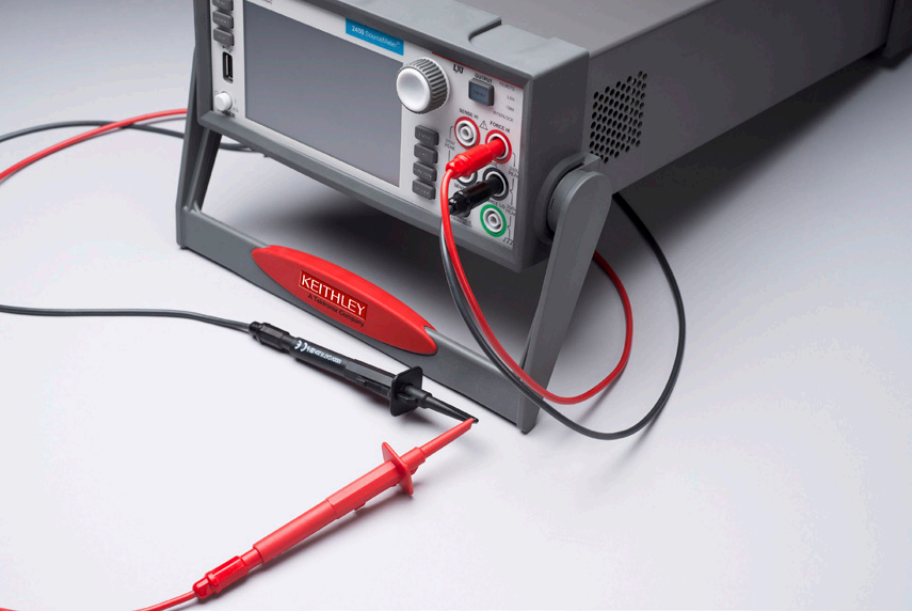

2线制接线

前面板接线：

Force HI → DUT 正极（输出端）

Force LO → DUT 负极（返回端）

⚠ 前面板香蕉插孔在出厂设置下 Sense 已与 Force 内部连接，默认即为 2线制

仪器设置：

MENU → Measure → Sense Mode → 2-Wire

4线制

原理：

4线制使用独立的 Force 电流线和 Sense 电压线，共4根导线。仪器通过高输入阻抗的 Sense 端子直接在 DUT 两端采集电压，Sense 线上几乎不流电流，因此导线电阻的压降不计入测量结果，可消除导线电阻带来的系统误差。

适用场景：

• 低阻器件（< 100 Ω），如金属薄膜、导线、焊点、PCB 铜箔

• MOSFET 导通电阻 Rds(on)（通常 mΩ 量级）

• 电感/变压器绕组 DCR 测量

• 任何需要高精度的场合

✔ 经验规则：

被测电阻 < 10x导线电阻时，务必使用 4线制；一般情况下，DUT < 100 Ω 建议默认使用 4线制。

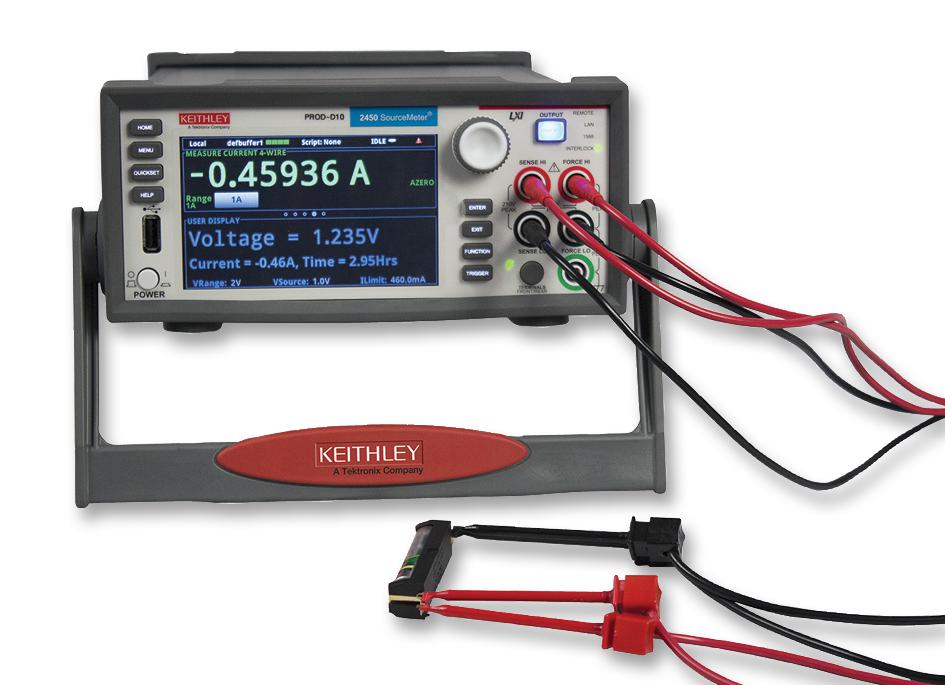

4线制接线

前面板接线：

FORCE HI → DUT 正极

FORCE LO → DUT 负极

SENSE HI → DUT 正极（靠近器件）

SENSE LO → DUT 负极（靠近器件）

仪器设置：

MENU → Measure → Sense Mode → 4-Wire

03 具体测试功能介绍

下面以LED电学表征进行具体测试功能的介绍，主要进行了一下正向压降（Vf Test）以及LED I-V 曲线扫描测试。

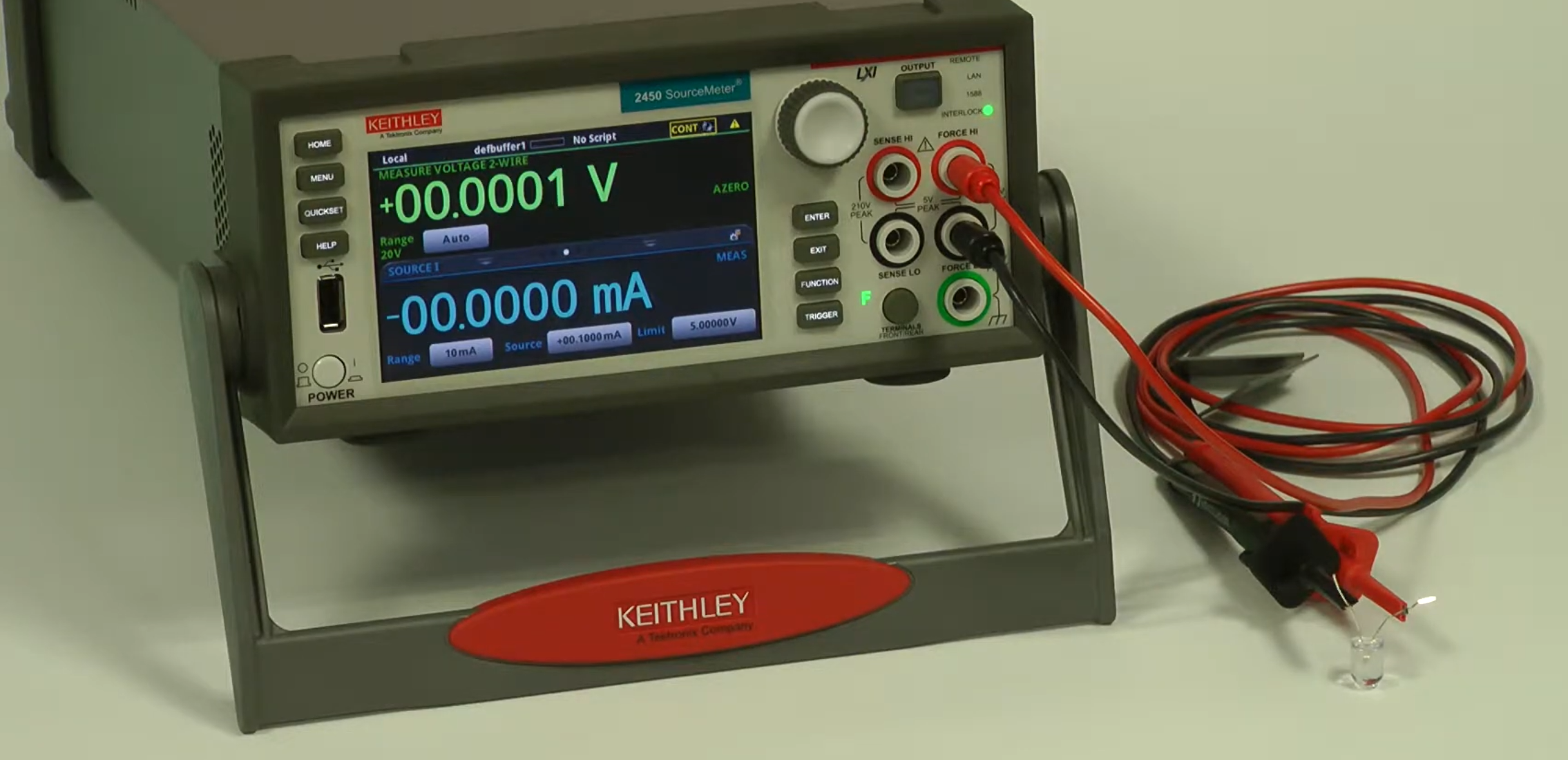

正确接线（此次用前面板2线制接法做演示）

正极：LED 长脚→FORCE HI（红色端子）

负极：LED 短脚→FORCE LO（黑色端子）

恒流驱动下的正向压降测试（Vf Test）

测试模式为（电流源测电压）：

Source: Current

Measure: Voltage

测试过程为：

①点击面板FUNCTION按钮

↓

②选择测量模式（此处选择电流源测电压模式Source: Current—Measure: Voltage）

↓

③点击面板中间下方的的Source设置恒定驱动电流

↓

④点击右上角OUTPUT按钮，面板上查看测试结果

LED I-V 曲线扫描测试（伏安特性曲线）

测试模式为（电流扫描测电压）：

Current Sweep（电流扫描）

Measure Voltage（测电压）

测试过程为：

①点击面板左上角MENU按钮

↓

②点击左下角Sweep（进入扫描测量模式）↓

③再点击Type（选择扫描模式）

↓

④再分别设置（Start，Stop，Step，Delay等扫描的起点，终点，步距，延迟参数，具体数据根据待测器件及测试工况进行）

↓

⑤设置完成后，点击上方的Generate，生成此次的扫描曲线

↓

⑥然后点击左上角MENU按钮，再点击中间的Graph，进入扫描曲线查看页面

↓

⑦最后点击中间下方的Trigger按钮，触发此次扫描，画面中会出现实时扫描曲线

04 其他功能

另外值得介绍的功能还包括，2450源表的数据导出，以及导入测试脚本等功能。

数据导出功能

Keithley 2450 内置测量缓冲区（Reading Buffer），可对测量数据进行本地存储，并支持通过 U 盘导出为标准数据文件，便于后续分析处理。

将 FAT32 格式 U 盘插入前面板 USB 接口后，可通过：

Menu → Reading Buffers → Export

选择需要导出的 Buffer 数据，并保存为：

.CSV 文件

脚本导入功能

2450 支持基于 TSP（Test Script Processor）的本地脚本运行机制，可实现自动化测量流程控制。

将编写好的 TSP 脚本文件（*.tsp 或 *.lua）保存至 U 盘，例如：iv_sweep.tsp，插入 U 盘后，通过前面板操作：

Menu → Scripts → Manage → Load from USB

选择对应脚本文件，即可导入至仪器内部存储。

导入完成后，可通过下方顺序执行自动测量流程：

Menu → Scripts → Run
